HCF4051BEY Купить - ST Microelectronics Чип интерфейса

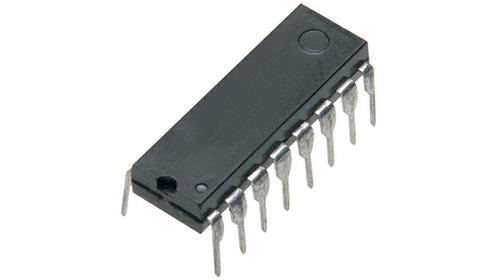

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCF4051BEY

ST Microelectronics

Analog Multiplexer Single 8:1 16Pin PDIP Tube

Наличие: 996 шт.

Адрес доставки: Москва

Цена: ₽ 18.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC82793363

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCF4051BEY характеристики

Атрибут	Значение атрибута
Номенклатура	HCF4051BEY
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC82793363
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	11.5 V
Количество Выходных Интерфейсов	1 Output
Ток Питания	80 nA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Полярность	Non-Inverting
Рассеяние Мощности	0.5 W
Ток Покоя	80.0 nA
Количество Вентилей	1 Gate
Ширина Ленты	60 MHz
Количество входов	8 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Полоса пропускания 3 дБ	60 MHz
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания	3V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	3 V
Ширина	7.1 mm
Рабочая Температура	-55℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

HCF4051BEY описание продукта

ANALOG MULTIPLEXERS-DEMULTIPLEXERS
4051B - SINGLE 8-CHANNEL
4052B - DIFFERENTIAL 4-CHANNEL
4053B - TRIPLE 2-CHANNEL
DESCRIPTION
TheHCC 4051B, 4052Band4053B(extended temperature range) and HCF4051B, 4052B and 4053B
(intermediate temperature range) are monolithic in tegrated circuits, available in 16-lead dual in-line plastic or ceramic package and plastic micropack age. HCC/HCF4051B, HCC/HCF4052B, and
HCC/HCF4053B analog multiplexers/demultiplexers are digitally controlled analog switches hav
ing low ON impedance and very low OFF leakage current.
.QUIESCENT CURRENT SPECIFIED TO 20V FOR HCC DEVICE
.LOW ”ON” RESISTANCE : 125Ω(typ.) OVER 15V p.p. SIGNAL-INPUT RANGE FOR VDD-VEE= 15V
.HIGH ”OFF” RESISTANCE : CHANNEL LEAKAGE ±100pA (typ.) VDD–VEE= 18V
.BINARY ADDRESS DECODING ON CHIP
.VERY LOW QUIESCENT POWER DISSIPATION UNDER ALL DIGITAL CONTROL INPUT AND SUPPLY CONDITIONS : 0.2µW (typ.), VDD–VSS=VDD–VEE= 10V
.MATCHED SWITCH CHARACTERISTICS : RON=5Ω(typ.) for VDD–VEE= 15V
.WIDE RANGE OF DIGITAL AND ANALOG SIG NAL LEVELS : DIGITAL 3 TO 20V, ANALOG TO 20V p.p.
.5V, 10V, AND 15V PARAMETRIC RATINGS
.INPUT CURRENT OF 100mA AT 18V AND 25°C FOR HCC DEVICE
.100% TESTED FOR QUIESCENT CURRENT
.MEETS ALL REQUIREMENTS OF JEDECTENTATIVE STANDARD No 13A, ”STANDARD
SPECIFICATIONS FOR DESCRIPTION OF ”B” SERIES CMOS DEVICES”
