H11L3SM Купить - Fairchild Оптопара/ оптоизолятор

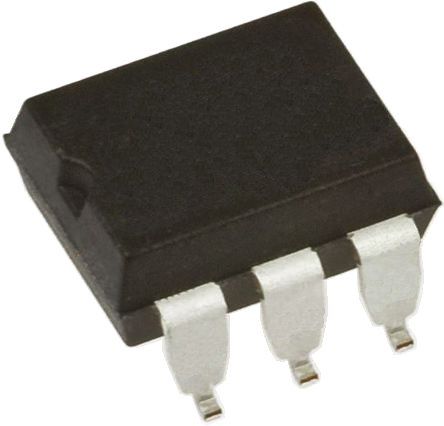

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

H11L3SM

Fairchild

Optocoupler Logic-Out Open Collector DC-IN 1CH 6Pin PDIP SMD White Bulk

Наличие: 1,166 шт.

Адрес доставки: Москва

Цена: ₽ 34.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC116542303

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

H11L3SM характеристики

Атрибут	Значение атрибута
Номенклатура	H11L3SM
Производитель	Fairchild
ЧипСити Номер продукта	CC116542303
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	DIP-6
Время Нарастания/Спада	100 ns
Входное Напряжение (DC)	1.20 V
Выходное Напряжение	16.0 V
Выходной Ток	0.05 A
Количество Каналов	1 Channel
Количество Стежков	6 Position
Напряжение в Прямом Направлении	1.2 V
Входной Ток	60.0 mA
Рассеяние Мощности	0.25 W
Время Нарастания	0.1 µs
Напряжение Изоляции	7.5 kV
Прямой ток	30 mA
Входной ток (мин)	30 mA
Обратное напряжение пробоя	6 V
Максимальное прямое напряжение (Макс)	1.5 V
Прямой ток (макс)	30 mA
Время падения	0.1 µs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	250 mW
Напряжение питания	3V ~ 15V
Высота	3.53 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

H11L3SM описание продукта

The H11L3SM is a 1-channel 6-pin Schmitt Trigger Output Optocoupler for use with logic-to-logic isolator and programmable current level sensor. It has a high-speed integrated circuit detector optically coupled to a gallium-arsenide infrared emitting diode. The output incorporates a Schmitt trigger, which provides hysteresis for noise immunity and pulse shaping. The detector circuit is optimized for simplicity of operation and utilizes an open-collector output for maximum application flexibility.
Free from latch-up and oscillation throughout voltage and temperature ranges
Microprocessor compatible drive
Guaranteed ON/OFF threshold hysteresis
Compatible with all popular logic systems
16mA at 0.4V Maximum logic compatible output sinks
1MHz Typical high data rate (NRZ)

Показывать

H11L3SM Даташит PDF

11 страницы, 344 КБ
