H11D1M Купить - Fairchild Оптопара/ оптоизолятор

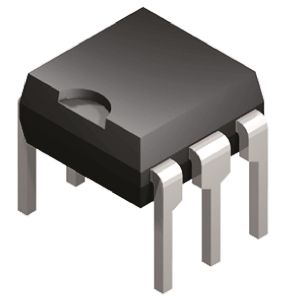

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

H11D1M

Fairchild

DIP6 Through Hole Single Channel 300V 7500Vrms Phototransistor Optocoupler

Наличие: 831 шт.

Адрес доставки: Москва

Цена: ₽ 37.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC70228536

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

H11D1M характеристики

Атрибут	Значение атрибута
Номенклатура	H11D1M
Производитель	Fairchild
ЧипСити Номер продукта	CC70228536
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	DIP-6
Выходное Напряжение	300 V
Количество Каналов	1 Channel
Количество Стежков	6 Position
Напряжение в Прямом Направлении	1.15 V
Рассеяние Мощности	300 mW
Время Нарастания	5 µs
Напряжение Изоляции	4170 Vrms
Прямой ток	80 mA
Выходное напряжение (Макс)	300 V
Входной ток (мин)	80 mA
Обратное напряжение пробоя	6 V
Максимальное прямое напряжение (Макс)	1.5 V
Прямой ток (макс)	80 mA
Время падения	5 µs
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	300 mW
Длина	8.89 mm
Ширина	6.86 mm
Высота	3.53 mm
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

H11D1M описание продукта

General Description
The 4N38M, H11DXM and MOC8204M are phototransistor-type optically coupled optoisolators. A gallium arsenide infrared emitting diode is coupled with a high voltage NPN silicon phototransistor. The device is supplied in a standard plastic six-pin dual-in-line package.
Features
■ High voltage:
– MOC8204M, BVCER = 400V
– H11D1M, H11D2M, BVCER = 300V
– H11D3M, BVCER = 200V
■ High isolation voltage:
– 7500 VAC peak, 1 second
■ Underwriters Laboratory (UL) recognized File # E90700, Volume 2
■ IEC 60747-5-2 approved (ordering option V)
Applications
■ Power supply regulators
■ Digital logic inputs
■ Microprocessor inputs
■ Appliance sensor systems
■ Industrial controls

Показывать

H11D1M Даташит PDF

9 страницы, 244 КБ

09/22/2009
