FSL4110LRLX Купить - ON Semiconductor

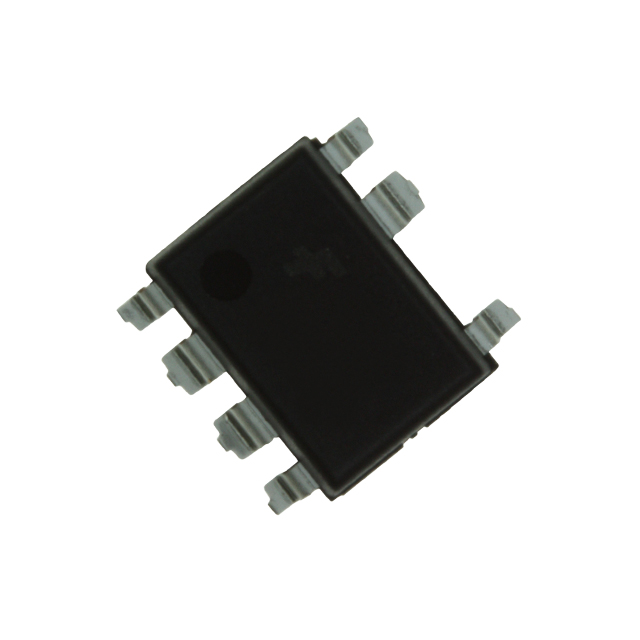

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FSL4110LRLX

ON Semiconductor

1000V Integrated Power Switch with Line OVP and no bias winding for 9W offline flyback converters

Наличие: 6,064 шт.

Адрес доставки: Москва

Цена: ₽ 233.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC67466117

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSL4110LRLX характеристики

Атрибут	Значение атрибута
Номенклатура	FSL4110LRLX
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC67466117
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	7 Pin
Корпус/Пакет	PDIP-8
Номинальная Мощность	9 W
Количество Выходных Интерфейсов	1 Output
Пробивное Напряжение	1000 V
Частота Переключения	50 kHz
Рабочий цикл	67 %
Выходной ток (Макс)	0.59 A
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1500 mW
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FSL4110LRLX описание продукта

The FSL4110LR is an integrated pulse width modulation (PWM) controller and 1000 V avalanche rugged SenseFET specifically designed for high input voltage offline Switching Mode Power Supplies (SMPS) with minimal external components. V can be supplied through integrated high-voltage power regulator without auxiliary bias winding.The integrated PWM controller includes a fixed-frequency oscillator, Under-Voltage Lockout (UVLO), Leading-Edge Blanking (LEB), optimized gate driver, soft-start, temperature-compensatedprecise current sources for loop-compensation, and variable protection circuitry.Compared with a discrete MOSFET and PWM controller solution, the FSL4110LR reduces total cost, component count, PCB size, and weight; while simultaneously increasing efficiency, productivity, and system reliability. This device provides a basic platform for cost-effective design of a flyback converter.
Features
---
|
Built-in Avalanche Rugged 1000 V SenseFET
Precise Fixed Operating Frequency: 50 kHz
VCC can be supplied from either bias-winding or self-biasing.
Soft Burst-Mode Operation Minimizing Audible Noise
Random Frequency Fluctuation for Low EMI
Pulse-by-Pulse Current Limit
Various Protection Functions: Overload Protection (OLP), Over-Voltage Protection (OVP), Abnormal Over-Current Protection (AOCP), Internal Thermal Shutdown (TSD) with Hysteresis. Under-Voltage Lockout (UVLO) and Line Over-Voltage Protection (LOVP) with Hysteresis.
Built-in Internal Startup and Soft-Start Circuit
Fixed 1.6 s Restart Time for Safe Auto-Restart Mode of All Protections

Показывать

FSL4110LRLX Даташит PDF

FSL4110LRLX Другие Даташит

25 страницы, 2695 КБ

просматривать

FSL4110LRLX Другие Даташит

16 страницы, 671 КБ

просматривать

FSL4110LRLX Другие Даташит

15 страницы, 662 КБ

просматривать

FSL4110LRLX Другие Даташит

2 страницы, 134 КБ

10/24/2017

просматривать

FSL4110LRLX Другие Даташит

2 страницы, 141 КБ

08/17/2017

просматривать

FSL4110LRLX Чертежные схемы

2 страницы, 71 КБ

01/24/2017

просматривать

FSL4110LRLX Чертежные схемы

2 страницы, 34 КБ

04/22/2015

просматривать

FSL4110LRLX Примечание по применению

21 страницы, 1333 КБ

10/28/2017

просматривать
