MIC5800YN Купить - Microchip Логический замок

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

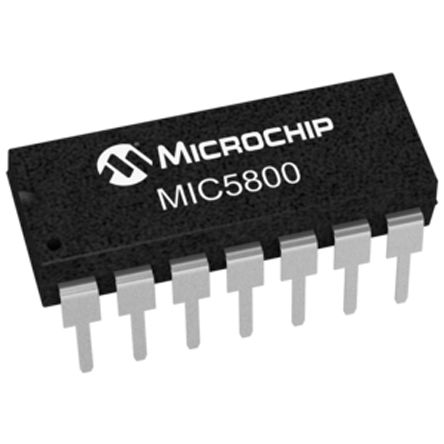

MIC5800YN

Microchip

MICROCHIP MIC5800YN Latched Driver, 500mA, 4Outputs, 5V, 15V, DIP, 14Pins

Наличие: 1,166 шт.

Адрес доставки: Москва

Цена: ₽ 296.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC6082853

Категория продукта:

Логический замок

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MIC5800YN характеристики

Атрибут	Значение атрибута
Номенклатура	MIC5800YN
Производитель	Microchip
ЧипСити Номер продукта	CC6082853
Категория продукта	Логический замок
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	50.0 V
Выходной Ток	500 mA
Ток Питания	1 mA
Количество Стежков	14 Position
Количество Битов	4 Bit
Полярность	NPN
Выходной ток (Макс)	500 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5 V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	5 V
Длина	19.05 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MIC5800YN описание продукта

The MIC5800YN is a 4-bit parallel-input Latched Driver with high-voltage, high-current integrated circuits comprised of CMOS data latches, a bi-polar Darlington transistor driver for each latch and CMOS control circuitry for the common CLEAR, STROBE and OUTPUT ENABLE functions. The bi-polar/MOS combination provides an extremely low-power latch with maximum interface flexibility. Data input rates are greatly improved in these devices. With a 5V supply, they will typically operate at better than 5MHz. With a 12V supply, significantly higher speeds are obtained. The CMOS inputs are compatible with standard CMOS, PMOS and NMOS circuits. TTL or DTL circuits may require the use of appropriate pull-up resistors. The bi-polar outputs is suitable for use with relays, solenoids, stepping motors, LED or incandescent displays and other high-power loads. Both units have open-collector outputs and integral diodes for inductive load transient suppression.
High voltage, current sink outputs
Output transient protection
Internal pull-down resistors
Low-power CMOS latches
