FSFR1800HS Купить - Fairchild Импульсный источник питания

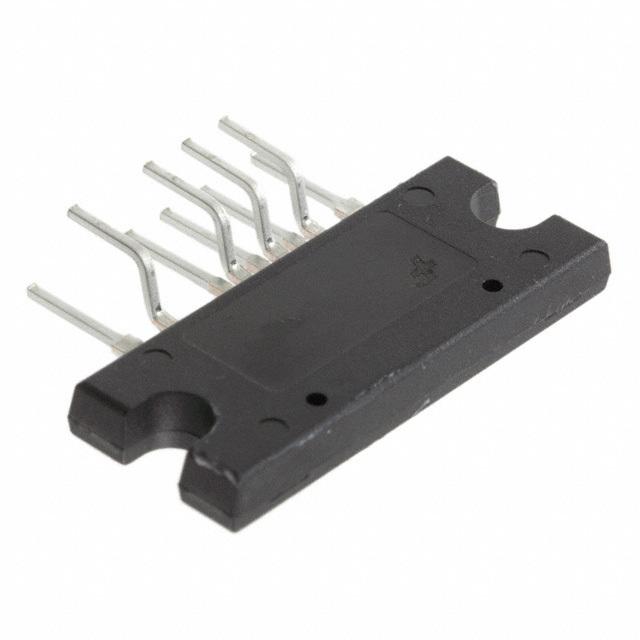

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FSFR1800HS

Fairchild

Power Switch Hi Side/Lo Side 7A 9Pin SIP Rail

Наличие: 9,050 шт.

Адрес доставки: Москва

Цена: ₽ 190.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC89443084

Категория продукта:

Импульсный источник питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSFR1800HS характеристики

Атрибут	Значение атрибута
Номенклатура	FSFR1800HS
Производитель	Fairchild
ЧипСити Номер продукта	CC89443084
Категория продукта	Импульсный источник питания
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	9 Pin
Корпус/Пакет	SIP-9
Номинальная Мощность	260 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	500 V
Выходной Ток	7 A
Пробивное Напряжение	500 V
Ток Питания	7 mA
Рассеяние Мощности	11.7 W
Выходная Мощность	120 W
Частота Переключения	50 kHz
Рабочий цикл	50 %
Выходной ток (мин)	7 A
Рабочая температура (Макс)	130 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	11700 mW
Входное напряжение	9.6V ~ 25V
Длина	26.2 mm
Ширина	10.7 mm
Высота	3.4 mm
Рабочая Температура	-40℃ ~ 130℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

FSFR1800HS описание продукта

Description
The FSFR-HS is a highly integrated power switch designed for high-efficiency half-bridge resonant converters. Offering everything necessary to build a reliable and robust resonant converter, the FSFR-HS simplifies designs while improving productivity and performance. The FSFR-HS combines power MOSFETs, a high-side gate-drive circuit, an accurate current controlled oscillator, and built-in protection functions.
Features
Variable Frequency Control with 50% Duty Cycle for Half-Bridge Resonant Converter Topology
High Efficiency through Zero Voltage Switching (ZVS)
Built-in High-Side Gate Driver IC
Internal UniFET™s with Fast-Recovery Type Body Diode (trr=160ns Typical)
Fixed Dead Time (350ns) Optimized for MOSFETs
Operating Frequency Up to 600kHz for Soft-Start
Self Auto-Restart Operation for All Protections, Despite External LVCC Bias
Line UVLO with Programmable Hysteresis Level
Simple On/Off with Line UVLO Pin
Easy Configuration and Compatibility with FAN7930 for Line UVLO without External Components
Protection Functions: Over-Voltage Protection (OVP), Over-Current Protection (OCP), Abnormal Over Current Protection (AOCP), Internal Thermal Shutdown (TSD)
Applications
PDP and LCD TVs
Desktop PCs and Servers
Adapters
Telecom Power Supplies
