SG3525AN Купить - ST Microelectronics Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SG3525AN

ST Microelectronics

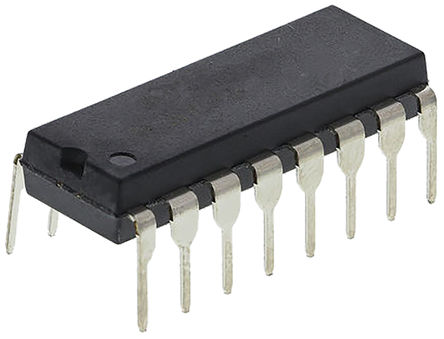

Voltage Mode PWM Controller 500mA 400kHz 16Pin PDIP Tube

Наличие: 16,859 шт.

Адрес доставки: Москва

Цена: ₽ 61.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC632758

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SG3525AN характеристики

Атрибут	Значение атрибута
Номенклатура	SG3525AN
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC632758
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Частота	400 kHz
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	35.0 V
Выходное Напряжение	5.1 V
Выходной Ток	500 mA
Количество Каналов	2 Channel
Количество Стежков	16 Position
Рассеяние Мощности	1 W
Ток Покоя	1 mA
Время Нарастания	100 ns
Частота Переключения	100Hz ~ 400kHz
Рабочий цикл	49 %
Максимальное входное напряжение	35 V
Входное напряжение (мин)	8 V
Выходное напряжение (Макс)	5.2 V
Выходное напряжение (мин)	5.0 V
Выходной ток (Макс)	0.5 A
Максимальный рабочий цикл	49 %
Время падения	50 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	4.5V ~ 35V
Напряжение питания (Макс)	35 V
Напряжение питания (мин)	8 V
Входное напряжение	35 V
Длина	20 mm
Ширина	7.1 mm
Высота	5.1 mm
Вес	0.0260448220156 kg
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

SG3525AN описание продукта

The SG3525AN is a regulating pulse width Modulator IC is designed to offer improved performance and lowered external parts count when used in designing all types of switching power supplies. The on-chip 5.1V reference is trimmed to ±1% and the input common-mode range of the error amplifier includes the reference voltage eliminating external resistors. A synchronized input to the oscillator allows multiple units to be slaved or a single unit to be synchronized to an external system clock. A single resistor between the CT and the discharge terminals provide a wide range of dead time adjustment. This device also features built-in soft-start circuitry with only an external timing capacitor required. A shutdown terminal controls both the soft-start circuitry and the output stages, providing instantaneous turn OFF through the PWM latch with pulsed shutdown, as well as soft-start recycle with longer shutdown commands.
Separate oscillator sync terminal
Adjustable dead-time control
Internal soft-start
Pulse-by-pulse shutdown
Input under-voltage lockout with hysteresis
Latching PWM to prevent multiple pulses
Dual source/sink output drivers
