FOD3180S Купить - Fairchild Оптопара/ оптоизолятор

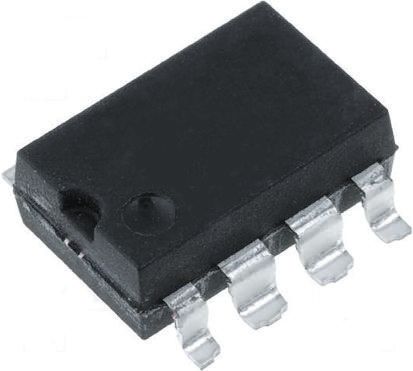

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FOD3180S

Fairchild

Optocoupler Drive Push-Pull 1CH 20V 1500V 8Pin PDIP SMD White Bulk

Наличие: 912 шт.

Адрес доставки: Москва

Цена: ₽ 142.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC50072166

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 10.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FOD3180S характеристики

Атрибут	Значение атрибута
Номенклатура	FOD3180S
Производитель	Fairchild
ЧипСити Номер продукта	CC50072166
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Время Нарастания/Спада	75ns, 55ns
Выходное Напряжение	20.0 V
Количество Каналов	1 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.43 V
Входной Ток	16 mA
Рассеяние Мощности	295 mW
Время Нарастания	75 ns
Напряжение Изоляции	5000 Vrms
Прямой ток	25 mA
Входной ток (мин)	1 A
Максимальное прямое напряжение (Макс)	1.8 V
Прямой ток (макс)	25 mA
Время падения	55 ns
Время падения (Макс)	55 ns
Время падения (Макс)	75 ns
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	295 mW
Напряжение питания	10V ~ 20V
Длина	9.91 mm
Ширина	6.86 mm
Высота	3.94 mm
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FOD3180S описание продукта

The FOD3180S is a 1-channel 8-pin high speed MOSFET Gate Driver Optocoupler consists of an aluminium gallium arsenide (AlGaAs) light emitting diode optically coupled to a CMOS detector with PMOS and NMOS output power transistors integrated circuit power stage. It is ideally suited for high frequency driving of power MOSFETs used in plasma display panels (PDPs), motor control inverter applications and high performance DC/DC converters.
Under voltage lockout protection (UVLO) with hysteresis
2A Minimum peak output current
200ns Maximum propagation delay over temperature range
250kHz Maximum switching speed
30ns Typical pulse width distortion
7mm Minimum creepage distance
7mm Minimum clearance distance
