FLS3247N Купить - Fairchild Драйвер LED

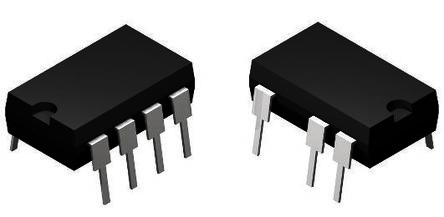

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FLS3247N

Fairchild

FLS3247 Series 30V 65kHz Single-Stage PFC LED Driver with MOSFET - DIP-7

Наличие: 1,149 шт.

Адрес доставки: Москва

Цена: ₽ 101.80

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC88812761

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FLS3247N характеристики

Атрибут	Значение атрибута
Номенклатура	FLS3247N
Производитель	Fairchild
ЧипСити Номер продукта	CC88812761
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	7 Pin
Корпус/Пакет	DIP-8
Частота	23.5kHz ~ 65kHz
Количество Выходных Интерфейсов	1 Output
Количество Стежков	7 Position
Рассеяние Мощности	1 W
Частота Переключения	65 kHz
Максимальное входное напряжение	308 VAC
Входное напряжение (мин)	80 VAC
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8.75V ~ 30V
Входное напряжение	15 V
Длина	9.4 mm
Ширина	6.6 mm
Высота	3.6 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FLS3247N описание продукта

The FLS3247N is a 1-stage PFC primary-side-regulation offline LED Driver with integrated power MOSFET. This highly integrated PWM controller provides several features to enhance the performance of low-power flyback converters. The proprietary topology enables simplified circuit design for LED lighting applications. By using the 1-stage topology with primary-side regulation, an LED lighting board can be implemented with the few external components, requiring no input bulk capacitor or feedback circuitry. To implement good power factor and low THD, constant on-time control is utilized with an external capacitor connected to COMI. Precise constant-current control regulates accurate output current versus changes in input voltage and output voltage. FLS3247 provides protection features such as open-LED, short-LED and over-temperature protection. The current-limit level is automatically reduced to minimize the output current and protect external components in short-LED condition.
Power-factor correction
Integrated power MOSFET
Accurate constant-current (CC) control independent online voltage
Linear frequency control for increased efficiency
Magnetizing inductance variation
Open/short-LED protection
Cycle-by-cycle current limit
Over-temperature protection with auto restart
VDD over-voltage protection
VDD under-voltage lockout
Retrofit E17/E26/E27 and PAR lamps
Replacement of incandescent, CFL and linear lamps

Показывать

FLS3247N Даташит PDF

14 страницы, 784 КБ
