FL7701MX Купить - Fairchild Драйвер LED

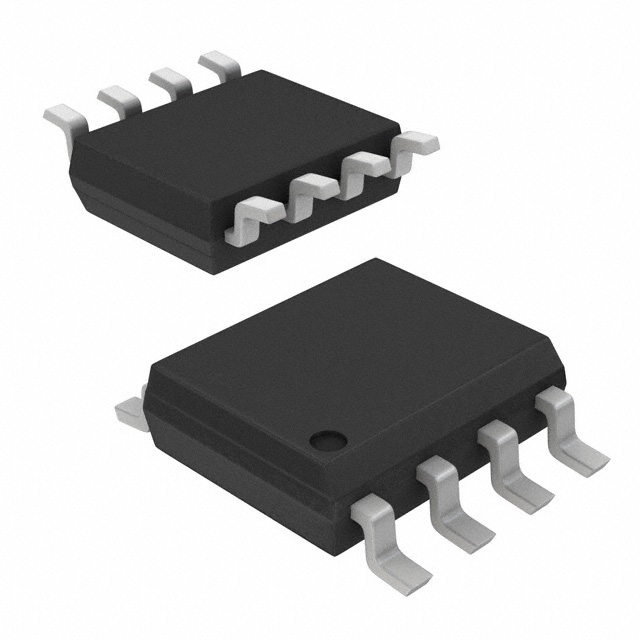

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FL7701MX

Fairchild

FL7701 Series 20V 300kHz SMT PFC Function Smart LED Lamp Driver IC - SOIC-8

Наличие: 41,186 шт.

Адрес доставки: Москва

Цена: ₽ 73.69

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC13821303

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FL7701MX характеристики

Атрибут	Значение атрибута
Номенклатура	FL7701MX
Производитель	Fairchild
ЧипСити Номер продукта	CC13821303
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	20kHz ~ 250kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	15.5 V
Выходной Ток	250 mA
Количество Стежков	8 Position
Рассеяние Мощности	660 mW
Частота Переключения	250 kHz
Максимальное входное напряжение	308 VAC
Входное напряжение (мин)	80 VAC
Выходное напряжение (Макс)	17 V
Выходное напряжение (мин)	14 V
Выходной ток (Макс)	250 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	660 mW
Напряжение питания	9V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	9 V
Входное напряжение	20 V
Длина	5 mm
Ширина	4 mm
Высота	1.75 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FL7701MX описание продукта

The FL7701MX is a smart non-isolated Buck LED Driver with PFC function. The special adopted digital technique of the IC can automatically detect input voltage condition and send an internal reference signal for achieving high power factor. When AC input is applied to the IC, PFC function is automatically enabled. Otherwise, when DC input is applied to the IC, PFC function is automatically disabled. The FL7701 LED lamp driver is a simple IC does not need a bulk capacitor (electrolytic capacitor) for supply rail stability, which can significantly affect LED lamp system lifetime.
Digitally implemented active-PFC function
Built-in HV supplying circuit - self biasing
AOCP function with auto-restart mode
Built-in over-temperature protection function
Cycle-by-cycle current limit
Current-sense pin open protection
Under-voltage lockout with 5V hysteresis
Programmable oscillation frequency
Programmable LED current
Analogue dimming function
Soft-start function
Precise internal reference - ±3%
Retrofit E11/E14/E17/E26/E27, MR and PAR lamps
Ornament, interior light and panel lighting
Replacement of incandescent, CFL and linear lamps using SMPS

Показывать
