FH28E-30S-0.5SH(05) Купить - Hirose Electric Соединители

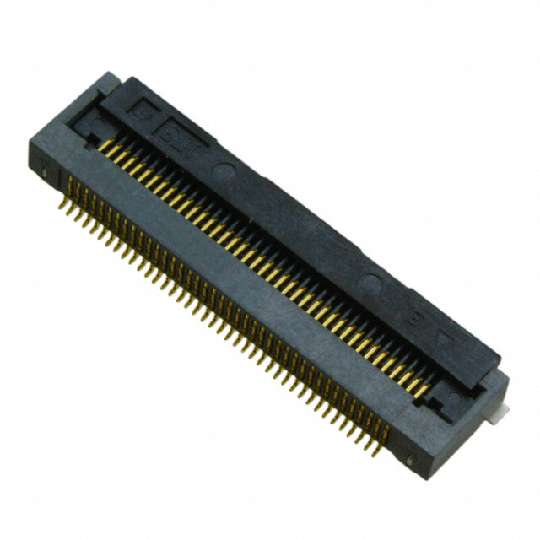

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FH28E-30S-0.5SH(05)

Hirose Electric

Conn FFC/FPC Connector SKT 30POS 0.5mm Solder RA SMD T/R

Наличие: 0 шт. Гарантия оригинала

Адрес доставки:

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Hirose Electric

ЧипСити Номер продукта:

CC58523162

Категория продукта:

Соединители

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 25.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

FH28E-30S-0.5SH(05) характеристики

Атрибут	Значение атрибута
Номенклатура	FH28E-30S-0.5SH(05)
Производитель	Hirose Electric
ЧипСити Номер продукта	CC58523162
Жизненный Цикл Продукта	Active
Категория продукта	Соединители
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	30 Pin
Количество Контактов	30 Contact
Род	Female
Покрытие Контакта	Gold
Номинальный Ток	500 mA
Сопротивление Изоляции	>500MΩ @100VDC
Количество Рядов	1 Row
Количество Стежков	30 Position
Контактное Сопротивление	<50mΩ @1mA
Количество Циклов Соединения	20 Cycle
Текущий рейтинг (Макс)	0.5 A
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Номинальное напряжение (Макс)	50 VAC
Уровень напряжения	50 VAC
Максимальное контактное сопротивление (макс.)	50 mΩ
Длина	19.9 mm
Ширина	6.5 mm
Высота	2.55 mm
Цвет Корпуса	Gray
Материал Контакта	Phosphor Bronze
Рабочая Температура	-40℃ ~ 105℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

Аналоги товара

FH28E-30S-0.5SH(05) описание продукта

The FH28 series FFC/FPC Board feature highly reliable connection and robust structure. The reliable connection created by its unique FPC/FFC. It prevents accidental disengagement with the design of its. The flip lock structure makes it easier to engage/disengage the actuator and reduces the required force needed to operate. A clear tactile click is delivered upon the successful completion of the mating process. The horizontal retention force for the FPC/FFC is 2 times stronger than our 0.5mm pitch connector the FH12 series. It accepts 0.3mm thick products that are easy to manufacture and have superb insertion performance. The bottom of this connector is enclosed by a fully moulded structure that protects the contacts and removes any restrictions from PCB patterning and design.
Simplified operations
Increased FPC/FFC retention force
Fully moulded structure aids PCB layout
Halogen-free
0.5A Rated current
50Vrms Rated voltage

Показывать

FH28E-30S-0.5SH(05) Даташит PDF

12 страницы, 385 КБ
