FDP20N50F Купить - ON Semiconductor Труба MOS

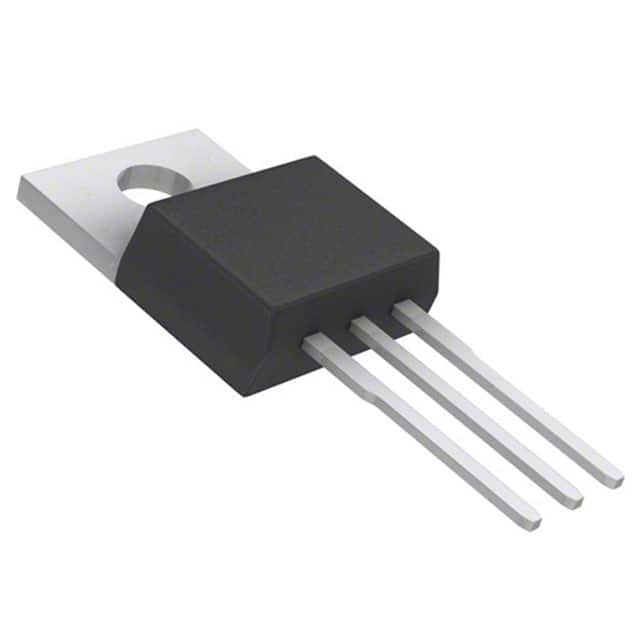

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FDP20N50F

ON Semiconductor

MOSFET N-CH 500V 20A TO-220

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 125.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC53683025

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FDP20N50F характеристики

Атрибут	Значение атрибута
Номенклатура	FDP20N50F
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC53683025
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.22 Ω
Рассеяние Мощности	250 W
Пороговое Напряжение	3 V
Входная Ёмкость	2550 pF
Напряжение Сток-исток (Vds)	500 V
Время Нарастания	120 ns
Входная емкость (Ciss)	3390pF @25V(Vds)
Максимальная входная мощность	250 W
Время падения	60 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	250000 mW
Длина	10.67 mm
Рабочая Температура	-55℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Rail, Tube
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

FDP20N50F описание продукта

The FDP20N50F is an UniFET™ N-channel High Voltage MOSFET produced based on Fairchild Semiconductor"s planar stripe and DMOS technology. This MOSFET is tailored to reduce ON-state resistance and to provide better switching performance and higher avalanche energy strength. The body diode"s reverse recovery performance of UniFET FRFET® MOSFET has been enhanced by lifetime control. Its trr is less than 100nsec and the reverse dV/dt immunity is 15V/ns while normal planar MOSFETs have over 200nsec and 4.5V/nsec respectively. Therefore, it can remove additional component and improve system reliability in certain applications in which the performance of MOSFET"s body diode is significant. This device family is suitable for switching power converter applications such as power factor correction (PFC), flat panel display (FPD) TV power, ATX and electronic lamp ballasts.
Improve dV/dt capability
100% Avalanche tested
50nC Typical low gate charge
27pF Typical low Crss

Показывать

FDP20N50F Даташит PDF

10 страницы, 425 КБ

09/14/2004

просматривать

FDP20N50F Другие Даташит

12 страницы, 499 КБ

просматривать

FDP20N50F Файл уведомления

9 страницы, 576 КБ

07/05/2019

просматривать

FDP20N50F Файл уведомления

2 страницы, 569 КБ

08/07/2014

просматривать
