FCM8202QY Купить - Fairchild Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

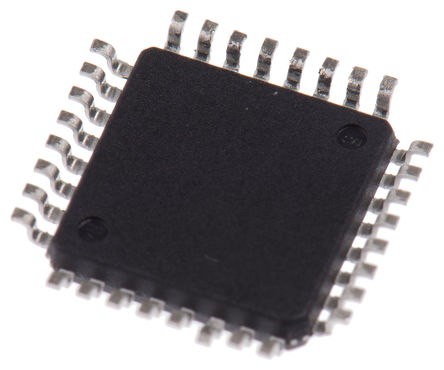

FCM8202QY

Fairchild

3-Phase DC Brushless Motor Controller 12V 32Pin LQFP Tray

Наличие: 1,225 шт.

Адрес доставки: Москва

Цена: ₽ 197.54

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC88812536

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FCM8202QY характеристики

Атрибут	Значение атрибута
Номенклатура	FCM8202QY
Производитель	Fairchild
ЧипСити Номер продукта	CC88812536
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LQFP-32
Напряжение Питания (DC)	10.0V (min)
Количество Выходных Интерфейсов	1 Output
Ток Питания	5 mA
Количество Стежков	32 Position
Частота Переключения	1.28 MHz
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	10V ~ 17.5V
Напряжение питания (Макс)	17 V
Напряжение питания (мин)	10 V
Длина	7 mm
Ширина	7 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FCM8202QY описание продукта

The FCM8202QY is a 3-phase sinusoidal Brushless DC Motor Controller (BLDC)/Permanent Magnet Synchronous Motor (PMSM) Controller. It comes with the advanced hall sensor design. Using the hall sensor signals, the control system is able to execute the PWM commutation by switching the three-phase inverter. There are two PWM modes of sine-wave mode and the square-wave mode. The square-wave mode includes PWM-PWM and PWM-ON approaches to improve the efficiency of the motor drive. Complete protection functions including overvoltage, over-current, over-temperature and short circuit prevent the control circuits and the motor from being damaged, particularly under stressed applications and demanding environments.
Supports space vector modulation (SVM)
Supports sine-wave and square-wave solutions
Built-in clock generator
Built-in error amplifier for torque loop control
Direct duty control
PLL angle detection (hall sensors)
Current leading phase correction
Synchronous rectifying
Three levels of over-current protection (OCP)
Adjustable OC timer
Over-temperature protection (OTP)
ESD sensitive device, take proper precaution while handling the device.
