FAN7842MX Купить - Fairchild Драйвер FET

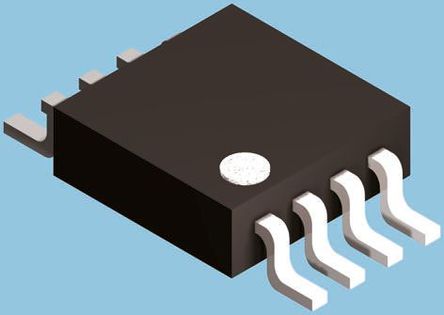

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FAN7842MX

Fairchild

MOSFET DRVR 200V 0.65A 2Out Hi/Lo Side Full Brdg/Half Brdg Non-Inv 8Pin SOP T/R

Наличие: 1,183 шт.

Адрес доставки:

Цена: ₽ 52.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC52533861

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FAN7842MX характеристики

Атрибут	Значение атрибута
Номенклатура	FAN7842MX
Производитель	Fairchild
ЧипСити Номер продукта	CC52533861
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	10.0V (min)
Время Нарастания/Спада	60ns, 30ns
Количество Выходных Интерфейсов	2 Output
Ток Питания	0.6 mA
Количество Стежков	8 Position
Рассеяние Мощности	0.625 W
Время Нарастания	60 ns
Время падения	30 ns
Время падения (Макс)	80 ns
Время падения (Макс)	140 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	625 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
Длина	4.92 mm
Ширина	3.95 mm
Высота	1.55 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FAN7842MX описание продукта

Description
The FAN7842, a monolithic high and low side gate drive IC, which can drive MOSFETs and IGBTs that operate up to +200V. Fairchild’s high-voltage process and common-mode noise canceling technique provide stable operation of the high-side driver under high-dv/dt noise circumstances. An advanced level-shift circuit allows high-side gate driver operation up to VS=-9.8V (typical) for VBS=15V. The input logic level is compatible with standard TTL series logic gates. The UVLO circuits for both channels prevent malfunction when VCCand VBSare lower than the specified threshold voltage. Output driver current (source/sink) is typi cally 350mA/650mA, respectively.
Features
Floating Channels Designed for Bootstrap Operation to +200V
Typically 350mA/650mA Sourcing/Sinking Current Driving Capability for Both Channels
Common-Mode dv/dt Noise Canceling Circuit
Extended Allowable Negative VSSwing to -9.8V for Signal Propagation at VCC=VBS=15V
VCC& VBSSupply Range from 10V to 20V
UVLO Functions for Both Channels
TTL-Compatible Input Logic Threshold Levels
Matched Propagation Delay Below 50ns
Output In-phase with Input Signal
