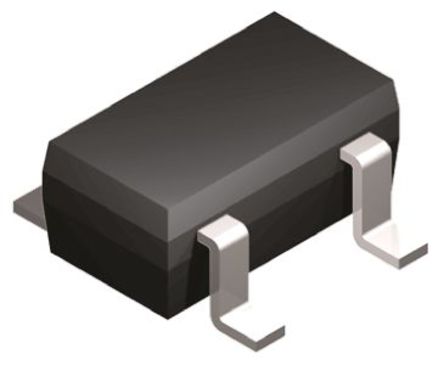

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FAN5333BSX

Fairchild

LED Driver 2.5V/3.3V/5V 5Pin SOT-23 T/R

Наличие: 971 шт.

Адрес доставки: Москва

Цена: ₽ 41.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC7942400

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FAN5333BSX характеристики

Атрибут	Значение атрибута
Номенклатура	FAN5333BSX
Производитель	Fairchild
ЧипСити Номер продукта	CC7942400
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Частота	1.5 MHz
Напряжение Питания (DC)	5.50V (max)
Номинальный Ток	65 mA
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	1.80V ~ 5.50V
Выходное Напряжение	30 V
Выходной Ток	65 mA
Количество Стежков	5 Position
Частота Переключения	1.5 MHz
Топология	Boost
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.8 V
Выходное напряжение (мин)	30 V
Максимальная входная мощность	1.5 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8V ~ 5.5V
Входное напряжение	1.8V ~ 5.5V
Высота	1.3 mm
Вес	0.013607772 kg
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FAN5333BSX описание продукта

The FAN5333BSX is a high efficiency, high current serial LED Driver with 30V integrated switch. The FAN5333B is a general-purpose LED driver that features fixed-frequency mode operation and an integrated FET switch. This device is high output power makes it suitable to drive flash LEDs in serial connections. This device is designed to operate at high switching frequencies to minimize switching noise measured at the battery terminal of hand-held communications equipment. Quiescent current in both normal and shutdown mode is designed to be minimal to extend battery life. Normal or shutdown mode can be selected by a logic level shutdown circuitry. The low on-resistance of the internal N-channel switch ensures high efficiency and low power dissipation. A cycle-by-cycle current limit circuit keeps the peak current of the switch below a typical value of 1.5A.
Low noise
Adjustable output voltage
Up to 1.5A peak switch current
1.5W Output power capability
Low shutdown current (<1µA)
Cycle-by-cycle current limit
Low feedback voltage
Overvoltage protection
Fixed-frequency PWM operation
Internal compensation
315mV Feedback voltage
Thermal shutdown
ESD sensitive device, take proper precaution while handling the device.
