ADS7961SDBT Купить - TI Преобразователь AD

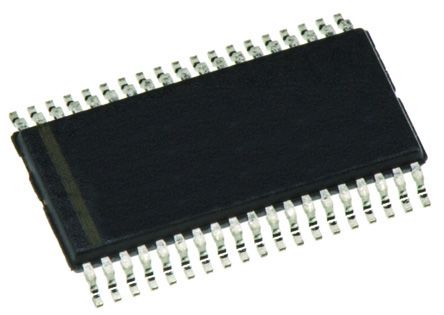

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADS7961SDBT

Analog to Digital Converter, 8Bit, 1MSPS, Single, 2.7V, 5.25V, TSSOP

Наличие: 38,897 шт.

Адрес доставки: Москва

Цена: ₽ 837.99

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7373271

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS7961SDBT характеристики

Атрибут	Значение атрибута
Номенклатура	ADS7961SDBT
Производитель	TI
ЧипСити Номер продукта	CC7373271
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	38 Pin
Корпус/Пакет	TSSOP-38
Напряжение Питания (DC)	2.70V (min)
Ток Питания	2.3 mA
Количество Цепей	1 Circuit
Количество Каналов	16 Channel
Количество Битов	8 Bit
Рассеяние Мощности	14.5 mW
Частота Выборки	1 Msps
Потребляемая Мощность	11.5 mW
Количество АЦП	1 ADC
Количество входов	16 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	16 Channel
Напряжение питания	2.7V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Входное напряжение	2.5V, 5V
Длина	9.8 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADS7961SDBT описание продукта

The ADS79xx is a 12/10/8-bit multichannel analog-to-digital converter family. The following table shows all twelve devices from this product family.
The devices include a capacitor based SAR A/D converter with inherent sample and hold.
The devices accept a wide analog supply range from 2.7 V to 5.25 V. Very low power consumption makes these devices suitable for battery-powered and isolated power supply applications.
A wide 1.7-V to 5.25-V I/O supply range facilitates a glue-less interface with the most commonly used CMOS digital hosts.
The serial interface is controlled by CS and SCLK for easy connection with microprocessors and DSP.
The input signal is sampled with the falling edge of CS. It uses SCLK for conversion, serial data output, and reading serial data in. The devices allow auto sequencing of preselected channels or manual selection of a channel for the next conversion cycle.
There are two software selectable input ranges (0 V to 2.5 V and 0 V to 5 V), four individually configurable GPIOs ( in case of TSSOP package devices), and two programmable alarm thresholds per channel. These features make the devices suitable for most data acquisition applications.
The devices offer an attractive power-down feature. This is extremely useful for power saving when the device is operated at lower conversion speeds.
The 16/12-channel devices from this family are available in a 38-pin TSSOP and 32 pin VQFN package and the 4/8-channel devices are available in a 30-pin TSSOP and 24 pin VQFN packages.

Показывать

ADS7961SDBT Даташит PDF

70 страницы, 2120 КБ

11/05/2015

просматривать

ADS7961SDBT Даташит PDF

71 страницы, 1857 КБ

10/27/2016

просматривать

ADS7961SDBT Даташит PDF

70 страницы, 2124 КБ

08/16/2015

просматривать

ADS7961SDBT Даташит PDF

64 страницы, 2035 КБ

07/29/2013

просматривать
