ADS804E Купить - TI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

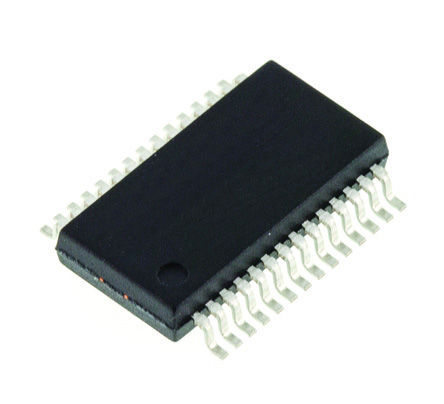

ADS804E

12Bit, 10MSPS Analog-to-Digital Converter (ADC) 28-SSOP -40℃ to 85℃

Наличие: 1,242 шт.

Адрес доставки: Москва

Цена: ₽ 1,764.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5266882

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS804E характеристики

Атрибут	Значение атрибута
Номенклатура	ADS804E
Производитель	TI
ЧипСити Номер продукта	CC5266882
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Напряжение Питания (DC)	4.70V (min)
Ток Питания	36 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	12 Bit
Рассеяние Мощности	180 mW
Частота Выборки	10 Msps
Потребляемая Мощность	180 mW
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	200 mW
Количество входных каналов	1 Channel
Напряжение питания	4.7V ~ 5.3V
Напряжение питания (Макс)	5.3 V
Напряжение питания (мин)	4.7 V
Входное напряжение	3.5V, 5V
Длина	10.2 mm
Ширина	5.3 mm
Высота	1.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADS804E описание продукта

The ADS804E is a 12-bit pipelined Analog-to-digital Converter(ADC) includes a high-bandwidth track-and-hold that gives excellent spurious performance up to and beyond the Nyquist rate. This high-bandwidth, linear track-and-hold minimizes harmonics and has low jitter, leading to excellent SNR performance. The ADC provides an internal reference and can be programmed for a 2Vp-p input range for the best spurious performance and ease of driving. Alternatively, the 5Vp-p input range can be used for the lowest input referred noise of 0.09LSBs rms giving superior imaging performance. There is also a capability to set the input range in between the 2Vp-p and 5Vp-p input ranges or to use external reference. The ADC also provides an over-range indicator flag to indicate an input range that exceeds the full-scale input range of the converter. This flag can be used to reduce the gain of the front end gain-ranging circuitry.
Flexible input range
Overrange indicator
Green product and no Sb/Br

Показывать

ADS804E Даташит PDF

17 страницы, 806 КБ

06/11/2014

просматривать

ADS804E Даташит PDF

17 страницы, 456 КБ

03/17/2008

просматривать

ADS804E Даташит PDF

17 страницы, 800 КБ

04/29/2017

просматривать

ADS804E Даташит PDF

17 страницы, 478 КБ

03/28/2012

просматривать

ADS804E Даташит PDF

17 страницы, 799 КБ

просматривать

ADS804E Другие Даташит

17 страницы, 1024 КБ

просматривать

ADS804E Другие Даташит

9 страницы, 143 КБ

05/03/2013

просматривать

ADS804E Другие Даташит

1 страницы, 432 КБ

просматривать

ADS804E Другие ссылки

1 страницы, 141 КБ

06/15/2011

просматривать
