ESD7504MUTAG Купить - ON Semiconductor Телевизионные диоды

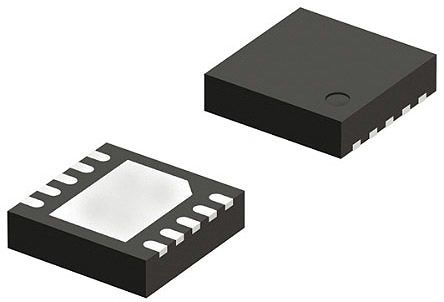

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ESD7504MUTAG

ON Semiconductor

ESD Suppressor TVS 3.3V 10Pin UDFN T/R

Наличие: 4,465 шт.

Адрес доставки: Москва

Цена: ₽ 9.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC16620254

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ESD7504MUTAG характеристики

Атрибут	Значение атрибута
Номенклатура	ESD7504MUTAG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC16620254
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	UDFN-10
Рабочее Напряжение	3.3 V
Ёмкость	0.55 pF
Пробивное Напряжение	5 V
Количество Стежков	10 Position
Зажимное напряжение	13.7 V
Испытательный ток	1 mA
Минимальное напряжение пробоя	4 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Длина	2.5 mm
Ширина	1 mm
Высота	0.5 mm
Рабочая Температура	-55℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

ESD7504MUTAG описание продукта

The ESD7504MUTAG is a low capacitance ESD Protection TVS Diode for high speed data line. It is designed to protect high speed data lines from ESD. Ultra-low capacitance and low ESD clamping voltage make this device an ideal solution for protecting voltage sensitive high speed data lines. The flow-through style package allows for easy PCB layout and matched trace lengths necessary to maintain consistent impedance between high speed differential lines such as USB 3.0.
Low capacitance (0.55pF I/O to GND)
Low ESD clamping voltage
IEC 61000-4-2 (Level-4) Protection
-55 to 125°C Operating junction temperature range

Показывать

ESD7504MUTAG Даташит PDF

6 страницы, 206 КБ

03/12/2014

просматривать

ESD7504MUTAG Даташит PDF

7 страницы, 211 КБ

просматривать

ESD7504MUTAG Другие Даташит

8 страницы, 1658 КБ

01/21/2021

просматривать

ESD7504MUTAG Другие Даташит

3 страницы, 18 КБ

07/25/2021

просматривать

ESD7504MUTAG Чертежные схемы

2 страницы, 64 КБ

11/17/2009

просматривать

ESD7504MUTAG Упаковка

6 страницы, 313 КБ

11/03/2017

просматривать

ESD7504MUTAG Файл уведомления

2 страницы, 161 КБ

05/27/2015

просматривать
