DS2715Z+ Купить - Maxim Integrated Чип управления батареи

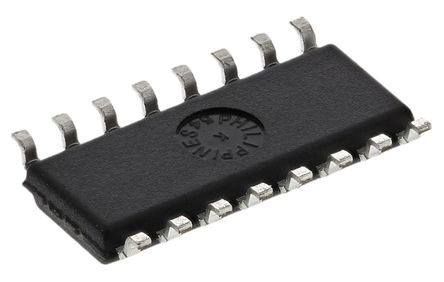

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DS2715Z+

Maxim Integrated

Battery Charge Controller NiMH 28mA 0V to 16.5V 16Pin SOIC N

Наличие: 1,022 шт.

Адрес доставки: Москва

Цена: ₽ 442.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC34244033

Категория продукта:

Чип управления батареи

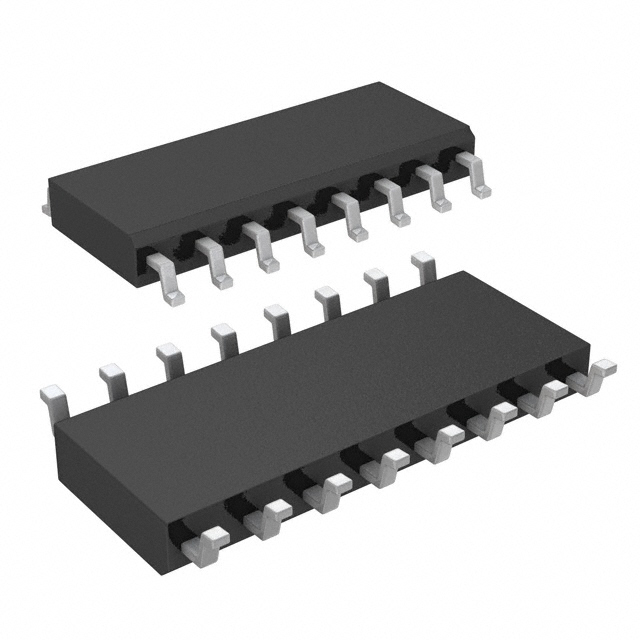

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DS2715Z+ характеристики

Атрибут	Значение атрибута
Номенклатура	DS2715Z+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC34244033
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	16.5V (max)
Входное Напряжение (DC)	16.5 V
Выходное Напряжение	0V ~ 16.5V
Выходной Ток	28 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-20 ℃
Напряжение питания	4.5V ~ 16V
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	4.5 V
Входное напряжение	16.5 V
Длина	10 mm
Ширина	1.5 mm
Высота	4 mm
Рабочая Температура	-20℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DS2715Z+ описание продукта

The DS2715Z+ is a NiMH battery pack Charge Controller features load detection allows the DS2715 to enter low power sleep mode (less than 10µA) while the cell pack is discharged. The DS2715 is well suited for charger applications where the battery pack is either internal or external to the application. It has been optimized for safe and reliable charging of 1 to 10 NiMH cells in series. The internal gain block can be selected as either a comparator or transconductance amplifier for charge current regulation. This makes the DS2715 configurable as a switched DC charger, a linear current regulator or a switch-mode current source. The DS2715 pre-conditions severely depleted cells before entering full charge mode. It terminates full charge using the dT/dt technique, which requires an external sensing thermistor. Over-temperature, under-temperature and over voltage detection prevents charging under unsafe conditions.
Charges 1 to 10 NiMH cells
Fast-charge up to a 2°C rate
PRECHARGE and TOPOFF charge modes help cell conditioning
dT/dt charge termination eliminates cell charge stress
Monitors voltage, temperature and time for safety and secondary termination
Regulates current through either linear control or switch-mode control
LED output displays charge state
ESD sensitive device, take proper precaution while handling the device.
