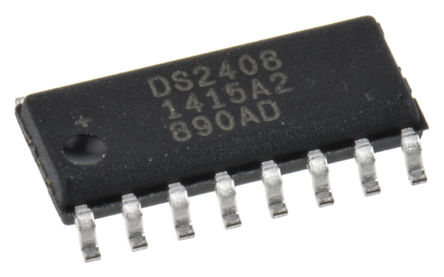

DS2408S+

Maxim Integrated

Parallel I/O Port, 8 I/O, PDSO16, 0.15INCH, ROHS COMPLIANT, SOP-16

Наличие: 468 шт.

Адрес доставки: Москва

Цена: ₽ 660.83

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC10481514

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DS2408S+ характеристики

Атрибут	Значение атрибута
Номенклатура	DS2408S+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC10481514
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	2.80V (min)
Количество Каналов	8 Channel
Количество Стежков	16 Position
Количество Битов	8 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.8V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.8 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

DS2408S+ описание продукта

The DS2408S+ is a 1-wire, 8-channel addressable switch in 16 pin NSOIC package. This bidirectional port expander can be powered and operated from single communication line. The programmable I/O 1-wire chip (PIO) outputs are configured as open-drain and provide maximum on-resistance of 100 ohm. A robust PIO channel access communication protocol ensures that PIO output setting change is error free. A data valid strobe output can be used to latch PIO logic states into external circuitry such as DAC or microcontroller data bus. The DS2408 operation is controlled over single conductor 1-wire bus. Device communication follows the standard Dallas Semiconductor 1-wire protocol. Each DS2408 has its own unalterable and unique 64bit ROM registration number that is factory lasered into the chip. The registration number provides unique identification and is used to address the device in a multidrop 1-wire net environment.
1-wire pull-up voltage range from 2.8V to 5.25V
Operating temperature range from -40°C to 85°C
Controls eight independent I/O port pins from single micro port pin
Off resistance of 10Mohm
Multiple DS2408 devices can reside on common 1-wire bus and can operate independently of each other
Full scale range for each DAC determined by external resistors
Minimalist 1-wire interface lowers cost and interface complexity
Supports 1-wire conditional search command with response controlled by programmable PIO conditions
Communicates to host with single digital signal at 15.3Kbps or 100Kbps
Standby supply current of 1µA

Показывать

DS2408S+ Даташит PDF

39 страницы, 635 КБ

03/30/2015
