MMUN2211LT1G Купить - ON Semiconductor Двухполюсный плоскостной транзистор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

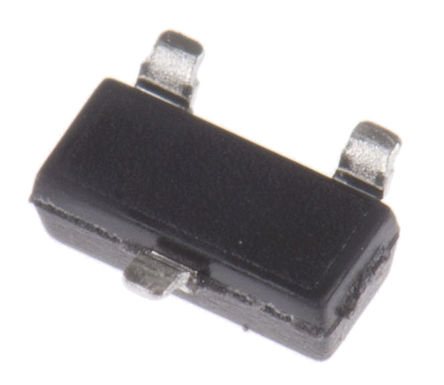

MMUN2211LT1G

ON Semiconductor

SOT-23 NPN 50V 100mA

Наличие: 16,690 шт.

Адрес доставки: Москва

Цена: ₽ 3.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC951540

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MMUN2211LT1G характеристики

Атрибут	Значение атрибута
Номенклатура	MMUN2211LT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC951540
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Номинальное Напряжение (DC)	50.0 V
Номинальный Ток	100 mA
Номинальная Мощность	246 mW
Безгалогеновый Статус	Halogen Free
Полярность	NPN
Рассеяние Мощности	246 mW
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Непрерывный ток коллектора	100mA
hFE Min	35 @5mA, 10V
hFE Max	35
Максимальная входная мощность	246 mW
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	400 mW
Напряжение питания	1.8 V
Длина	2.9 mm
Ширина	1.3 mm
Высота	0.94 mm
Рабочая Температура	-55℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MMUN2211LT1G описание продукта

The MMUN2211LT1G from On Semiconductor are NPN digital transistor in 3 pin SOT-23 (TO-236) package. Digital transistor is designed to replace a single device and its external resistor bias network. The bias resistor transistor (BRT) contains a single transistor with a monolithic bias network consisting of two resistors, a series base resistor and a base emitter resistor. The BRT eliminates these individual components by integrating them into a single device. The use of a BRT can reduce both system cost and board space.
Simplifies circuit design
Compact board space
Reduced component count
AEC-Q101 qualified
Base input resistor is 10Kohm
Base emitter resistor is 10kohm
Collector emitter voltage VCEO of 50VDC
Continuous collector current of 100mAdc

Показывать

MMUN2211LT1G Даташит PDF

12 страницы, 144 КБ

02/11/2014
