DRV8839DSSR

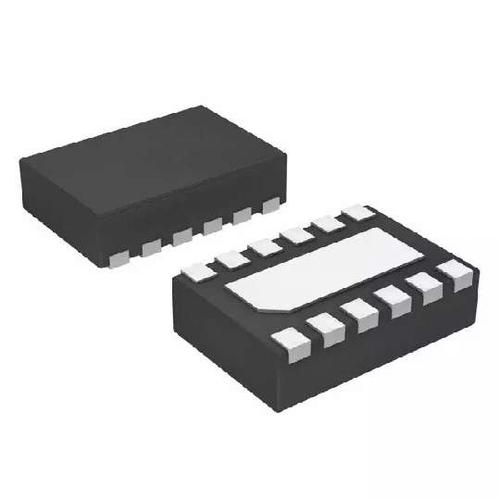

TEXAS INSTRUMENTS DRV8839DSSR Motor Driver, Dual, H-Bridge, 1.8V to 7V supply, 1.8A/2Outputs, WSON-12

Наличие: 1,694 шт.

Адрес доставки:

Цена: ₽ 20.67

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2192404

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 29.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8839DSSR характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8839DSSR
Производитель	TI
ЧипСити Номер продукта	CC2192404
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	WSON-12
Напряжение Питания (DC)	1.80V (min)
Количество Выходных Интерфейсов	2 Output
Выходной Ток	1.8 A
Количество Стежков	12 Position
Сопротивление Сток-исток (Открытого Канала)	280 mΩ
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8V ~ 7V
Напряжение питания (Макс)	7 V
Напряжение питания (мин)	1.8 V
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8839DSSR описание продукта

The DRV8839DSSR is a dual low voltage Half-bridge Driver with individual control interface. The device has two independent 1/2-H-bridge drivers and can drive one DC motor or one winding of a stepper motor, as well as other devices like solenoids. The output stages use N-channel power MOSFETs configured as 1/2-H-bridges. An internal charge pump generates needed gate-drive voltages. It can supply up to 1.8A of output current. It operates on a motor power supply voltage from 0 to 11V and a device power supply voltage of 1.8 to 7V. It has independent input and enables pins for each 1/2-H-bridge which allow independent control of each output. Internal shutdown functions are provided for overcurrent protection, short-circuit protection, under-voltage lockout and over-temperature.
Separate motor and logic supply pins
Individual 1/2-H-bridge control input interface
Low-power sleep mode with 120nA maximum combined supply current
280mR HS + LS Low MOSFET on-resistance
Green product and no Sb/Br
