DRV8834PWP Купить - TI Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

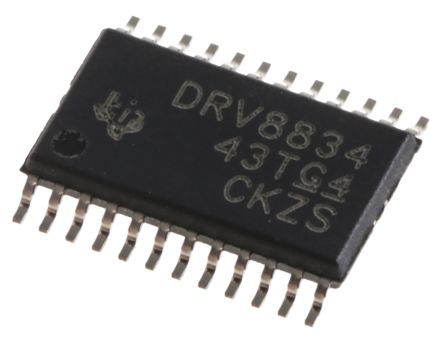

DRV8834PWP

TEXAS INSTRUMENTS DRV8834PWP Motor Driver, Dual H-Bridge, 2.5V to 11V supply, 500mV/1.5A/2Outputs, HTSSOP-24

Наличие: 3,966 шт.

Адрес доставки: Москва

Цена: ₽ 187.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC16281422

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8834PWP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8834PWP
Производитель	TI
ЧипСити Номер продукта	CC16281422
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	HTSSOP-24
Напряжение Питания (DC)	2.50V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	500 mV
Выходной Ток	1.5 A
Количество Стежков	24 Position
Сопротивление Сток-исток (Открытого Канала)	305 mΩ
Частота Переключения	42.5 kHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5V ~ 10.8V
Напряжение питания (Макс)	11 V
Напряжение питания (мин)	2.5 V
Длина	7.9 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8834PWP описание продукта

The DRV8834PWP is a 2.2A Low Voltage Stepper with 32-step indexer or dual brushed DC motor driver (indexer or PH/EN Ctrl), provides a flexible motor driver solution. The device has two H-bridge drivers and is intended to drive a bipolar stepper motor or two DC motors. The output driver block of each H-bridge consists of N-channel power MOSFETs configured as an H-bridge to drive the motor windings. Each H-bridge includes circuitry to regulate or limit the winding current. With proper PCB design, each H-bridge of the DRV8834 can driving up to 1.5A RMS (or DC) continuously, at 25°C with a VM supply of 5V. The device can support peak currents of up to 2.2A per bridge. Current capability is reduced slightly at lower VM voltages. Internal shutdown functions with a fault output pin are provided for over-current protection, short-circuit protection, under-voltage lockout and over-temperature. A low-power sleep mode is also provided.
Dual H-Bridge current-control motor driver
Capable of driving two DC motors or one stepper motor
Built-in indexer logic with simple STEP/DIRECTION control and up to 1/32-step micro stepping
PHASE/ENABLE control, with ability to drive external references for >1/32-step micro stepping
Dynamic tBLANK and mixed decay modes for smooth micro stepping
PWM winding current regulation and limiting
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
