DRV8308RHAT Купить - TI Драйвер электродвигателя

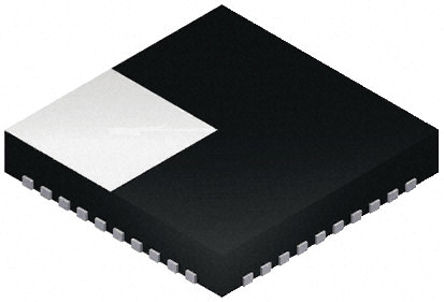

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV8308RHAT

TEXAS INSTRUMENTS DRV8308RHAT Motor Driver, 3-PhaseASE DC Brushless, 8.5V to 32V supply, 3Outputs, VQFN-40

Наличие: 683 шт.

Адрес доставки: Москва

Цена: ₽ 6,109.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC26584123

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8308RHAT характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8308RHAT
Производитель	TI
ЧипСити Номер продукта	CC26584123
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	VQFN-40
Напряжение Питания (DC)	8.50V (min)
Количество Выходных Интерфейсов	3 Output
Выходное Напряжение	5 V
Выходной Ток	130 mA
Количество Стежков	40 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8.5V ~ 32V
Напряжение питания (Макс)	32 V
Напряжение питания (мин)	8.5 V
Длина	6.15 mm
Ширина	6.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8308RHAT описание продукта

The DRV8308RHAT is a 3-phase BLDC Motor Pre-driver with integrated speed control and commutation logic. It drives the gates of 6 external N-channel MOSFETs with a configurable current of 10mA to 130mA for optimal switching characteristics. The 3 motor phases are commutated according to the Hall sensor inputs. Once the motor reaches a consistent speed, the DRV8308 uses just 1 Hall sensor to minimize jitter caused by sensor mismatch. The Hall signal-to-drive timing can be advanced or delayed in 0.1% increments to optimize power efficiency. An optional 180° commutation mode drives sinusoidal current through the motor and minimizes audible noise and torque ripple. Peak motor current can be controlled by sizing a sense resistor. The driver achieves closed-loop speed control to spin motors to a precise RPM across a wide range of load torques. The system matches motor speed generated from an FG trace or the Hall sensors to the reference frequency on pin CLKIN.
Integrated commutation from hall sensors
Timing can be advanced/delayed
Single input controls motor speed
Flexible configuration methods
Read internal non-volatile memory
Read external EEPROM
Write SPI
Configurable motor current limiter
Low-power standby mode
Locked rotor detection and restart
Integrated over-current, overvoltage and over-temperature protection
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.
