DRV8301DCA Купить - TI Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

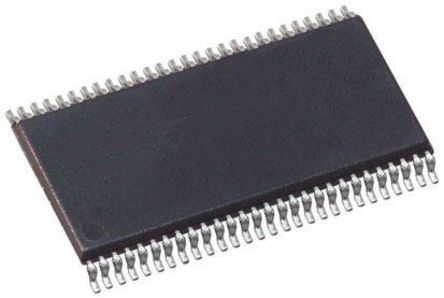

DRV8301DCA

Motor Driver/Controller, Three Phase DC Brushless, 8V to 60V supply, 1.7A/1 Output, HTSSOP-56

Наличие: 320 шт.

Адрес доставки: Москва

Цена: ₽ 214.79

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1841367

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8301DCA характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8301DCA
Производитель	TI
ЧипСити Номер продукта	CC1841367
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	56 Pin
Корпус/Пакет	HTSSOP-56
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.7 A
Количество Стежков	56 Position
Частота Переключения	581 kHz
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	6V ~ 60V
Напряжение питания (Макс)	60 V
Напряжение питания (мин)	8 V
Длина	14.1 mm
Ширина	6.2 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8301DCA описание продукта

The DRV8301DCA is a Gate Driver Integrated Circuit for three-phase motor drive applications. The device provides three half-bridge drivers, each capable of driving two N-channel MOSFETs. The DRV8301 supports up to 1.7A source and 2.3A peak current capability. The IC can operate off of a single power supply with a wide range from 6V to 60V. The device uses bootstrap gate driver architecture with trickle charge circuitry to support 100% duty cycle. The IC uses automatic handshaking when the high-side or low-side MOSFET is switching to prevent flow of current. Integrated VDS sensing of the high-side and low-side MOSFETs is used to protect the external power stage against over-current conditions. This IC includes two current shunt amplifiers for accurate current measurement and also includes an integrated switching mode buck converter with adjustable output and switching frequency. The amplifiers support bidirectional current sensing and provide an adjustable output offset up to 3V.
Slew rate control for EMI reduction
Bootstrap gate driver with 100% duty cycle support
6 or 3PWM Input modes
Dual integrated current shunt amplifiers with adjustable gain and offset
Programmable dead time control programmable
Over-current protection
PVDD and GVDD Under-voltage lockout
GVDD Overvoltage lockout
Over-temperature warning/shutdown
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
