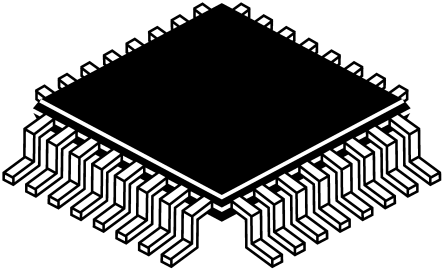

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV592VFP

Driver 1Out Hi/Lo Side H Brdg Inv 32Pin HLQFP EP

Наличие: 1,064 шт.

Адрес доставки: Москва

Цена: ₽ 304.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2925969

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV592VFP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV592VFP
Производитель	TI
ЧипСити Номер продукта	CC2925969
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	HLQFP-32
Частота	1.00 MHz
Напряжение Питания (DC)	2.80V (min)
Выходной Ток	3 A
Ток Питания	500 µA
Количество Каналов	1 Channel
Количество Стежков	32 Position
Рассеяние Мощности	4.1 W
Ток Покоя	7.00 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	40 ℃
Напряжение питания	2.8V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.8 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

DRV592VFP описание продукта

The DRV592VFP is a high-efficiency high-current H-Bridge Driver ideal for driving a wide variety of thermoelectric cooler elements in systems powered from 2.8 to 5.5V and requires external PWM. Low output stage on-resistance significantly decreases power dissipation in the amplifier. The DRV592VFP may be driven from any external PWM generator such as a DSP, a microcontroller or a FPGA. The frequency may vary from DC (i.e., on or off) to 1MHz. The inputs are compatible with TTL logic levels. The DRV592VFP is internally protected against thermal and current overloads. Logic-level fault indicators signal when the junction temperature has reached approximately 130°C to allow for system-level shutdown before the amplifier"s internal thermal shutdown circuitry activates. The fault indicators also signal when an over-current event has occurred. If the over-current circuitry is tripped, the DRV592 automatically resets.
Requires external PWM from DC to 1MHz with TTL-compatible voltages for high and low
High efficiency generates less heat
Over-current and thermal protection
Fault indicators for over-current, thermal and under-voltage conditions
9 x 9mm PowerPAD™ quad flatpack
Green product and no Sb/Br
This IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
