DG406DYZ Купить - Intersil Чип аналогового переключателя

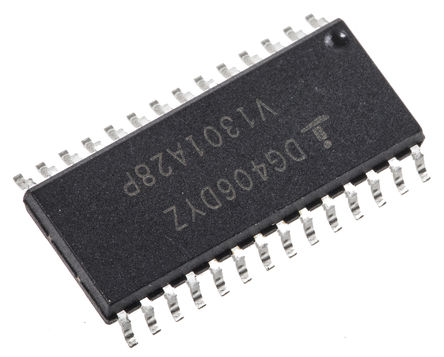

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DG406DYZ

Intersil

Single 16Channel/Differential 8Channel, CMOS Analog Multiplexers; PDIP28, SOIC28; Temp Range: -40° to 85℃

Наличие: 1,005 шт.

Адрес доставки: Москва

Цена: ₽ 417.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC46575250

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DG406DYZ характеристики

Атрибут	Значение атрибута
Номенклатура	DG406DYZ
Производитель	Intersil
ЧипСити Номер продукта	CC46575250
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Количество Выходных Интерфейсов	1 Output
Ток Питания	80 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество входов	16 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	18.1 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DG406DYZ описание продукта

The DG406DYZ is a Monolithic CMOS Analogue Multiplexer is a drop-in replacements for the popular DG506A and DG507A series devices. They each include an array of sixteen analogue switches, a TTL and CMOS compatible digital decode circuit for channel selection, a voltage reference for logic thresholds and an ENABLE input for device selection when several multiplexers are present. These multiplexers feature lower signal ON-resistance (<100R) and faster transition time (tTRANS < 300ns) compared to the DG506A and DG507A. Charge injection has been reduced, simplifying sample and hold applications. The improvements in the DG406 series are made possible by using a high voltage silicon-gate process. An epitaxial layer prevents the latch-up associated with older CMOS technologies. The 44V maximum voltage range permits controlling 30VP-P signals when operating with ±15V power supplies. The sixteen switches are bilateral, equally matched for AC or bidirectional signals.
100R ON-Resistance (maximum)
<1.2mW Low power consumption (PD)
300ns Fast transition time (maximum)
Low charge injection
TTL, CMOS compatible
Single or split supply operation
ESD sensitive device, take proper precaution while handling the device.

Показывать

DG406DYZ Даташит PDF

15 страницы, 599 КБ

07/07/2000
