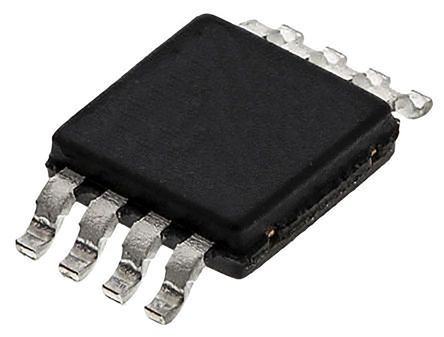

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DAC8560ICDGKT

TEXAS INSTRUMENTS DAC8560ICDGKT Digital to Analog Converter, 16Bit, 200KSPS, Serial, 2.7V to 5.5V, SOP, 8Pins

Наличие: 988 шт.

Адрес доставки: Москва

Цена: ₽ 370.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10095240

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DAC8560ICDGKT характеристики

Атрибут	Значение атрибута
Номенклатура	DAC8560ICDGKT
Производитель	TI
ЧипСити Номер продукта	CC10095240
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Количество Выходных Интерфейсов	1 Output
Ток Питания	530 µA
Количество Каналов	1 Channel
Количество Битов	16 Bit
Рассеяние Мощности	0.0047 W
Частота Выборки	200 µHz
Потребляемая Мощность	2.6 mW
Защита от Перегрева	No
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	4.7 mW
Количество ЦАПов	1 DAC
Напряжение питания	2.7V ~ 5.5V
Длина	3 mm
Ширина	3 mm
Высота	0.97 mm
Вес	0.0004159442308 kg
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DAC8560ICDGKT описание продукта

DESCRIPTION
The DAC8560 is a low-power, voltage output, 16-bit digital-to-analog converter (DAC). The DAC8560 includes a 2.5V, 2ppm/°C internal reference (enabled by default), giving a full-scale output voltage range of 2.5V. The internal reference has an initial accuracy of 0.02% and can source up to 20mA at the VREF pin. The device is monotonic, provides very good linearity, and minimizes undesired code-to-code transient voltages (glitch). The DAC8560 uses a versatile 3-wire serial interface that operates at clock rates up to 30MHz. It is compatible with standard SPI™, QSPI™, Microwire™, and digital signal processor (DSP) interfaces.
FEATURES
• Relative Accuracy: 4LSB
• Glitch Energy: 0.15nV-s
• MicroPower Operation: 510µA at 2.7V
• Internal Reference:
• 2.5V Reference Voltage (enabled by default)
• 0.02% Initial Accuracy
• 2ppm/°C Temperature Drift (typ)
• 5ppm/°C Temperature Drift (max)
• 20mA Sink/Source Capability
• Power-On Reset to Zero
• Power Supply: +2.7V to +5.5V
• 16-Bit Monotonic Over Temperature Range
• Settling Time: 10µs to ±0.003% FSR
• Low-Power Serial Interface with Schmitt-Triggered Inputs
• On-Chip Output Buffer Amplifier with Rail-to-Rail Operation
• Power-Down Capability
• Drop-In Compatible With DAC8531/01 and DAC8550/51
• Temperature Range: –40°C to +105°C
• Available in a Tiny MSOP-8 Package
APPLICATIONS
• Process Control
• Data Acquisition Systems
• Closed-Loop Servo-Control
• PC Peripherals
• Portable Instrumentation
