TDA5200 Купить - Infineon Радиочастотный приемник

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

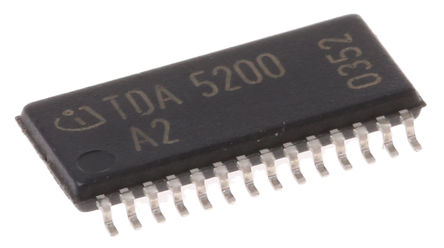

TDA5200

Infineon

RF Receiver ASK 5V Automotive 28Pin TSSOP

Наличие: 1,047 шт.

Адрес доставки: Москва

Цена: ₽ 226.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC44731300

Категория продукта:

Радиочастотный приемник

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TDA5200 характеристики

Атрибут	Значение атрибута
Номенклатура	TDA5200
Производитель	Infineon
ЧипСити Номер продукта	CC44731300
Категория продукта	Радиочастотный приемник
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Частота	433MHz, 868MHz
Напряжение Питания (DC)	4.50V (min)
Количество Стежков	28 Position
Скорость Передачи Данных	4.00 kbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5 V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	9.7 mm
Ширина	4.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TDA5200 описание продукта

Description:
The IC is a very low power consumption single chip ASK Single Conversion Receiver for receive frequencies bands 868-870 MHz and 433-435 MHz. The IC offers a high level of integration and needs only a few external components. The device contains a low noise amplifier (LNA), a double balanced mixer, a fully integrated VCO, a PLL synthesizer, a crystal oscillator, a limiter with RSSI generator, a data filter, a data comparator (slicer) and a peak detector. Additionally there is a power down feature to save battery life.
Summary of Features:
Low supply current (I s = 4.8 mA typ. at 868 MHz, I s = 4.6 mA typ. at 434 MHz)
Supply voltage range 5 V ±10 %
Power down mode with very low supply current (50 nA typ)
Fully integrated VCO and PLL Synthesizer
RF input sensitivity < – 107 dBm
Selectable frequency ranges around 868-870 MHz and 433-435 MHz
Selectable reference frequency
Limiter with RSSI generation, operating at 10.7 MHz
2 nd order low pass data filter with external capacitors
Data slicer with self-adjusting threshold

Показывать

TDA5200 Даташит PDF

39 страницы, 1578 КБ

01/28/2011
