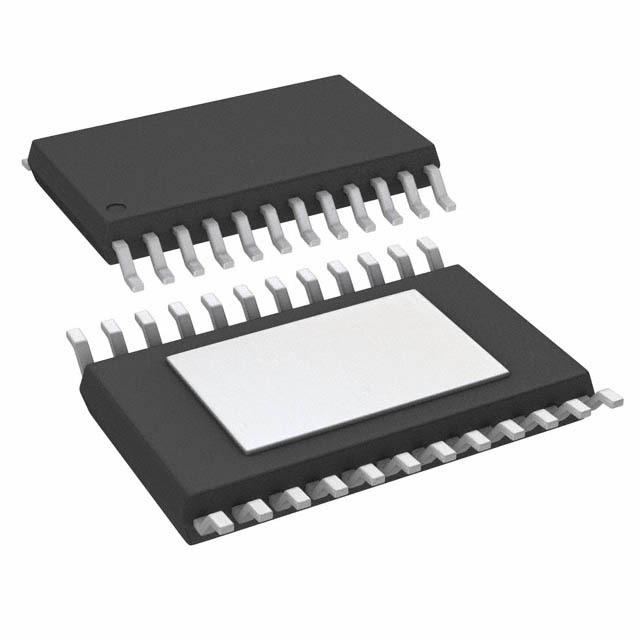

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DAC7760IPWPR

TEXAS INSTRUMENTS DAC7760IPWPR Digital to Analogue Converter, 12Bit, Serial, 10V to 36V, HTSSOP, 24Pins

Наличие: 963 шт.

Адрес доставки: Москва

Цена: ₽ 762.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC24592923

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DAC7760IPWPR характеристики

Атрибут	Значение атрибута
Номенклатура	DAC7760IPWPR
Производитель	TI
ЧипСити Номер продукта	CC24592923
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	HTSSOP-24
Количество Выходных Интерфейсов	2 Output
Количество Каналов	1 Channel
Количество Стежков	24 Position
Количество Битов	12 Bit
Рассеяние Мощности	0.17 W
Частота Выборки	40.0 µHz
Потребляемая Мощность	135 mW
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	170 mW
Количество ЦАПов	1 DAC
Напряжение питания	10V ~ 36V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

DAC7760IPWPR описание продукта

The DAC7760 and DAC8760 are low-cost, precision, fully-integrated, 12-bit and 16-bit digital-to-analog converters (DACs) designed to meet the requirements of industrial process-control applications. These devices can be programmed as a current output with a range of 4 mA to 20 mA, 0 mA to 20 mA, or 0 mA to 24 mA; or as a voltage output with a range of 0 V to 5 V, 0 V to 10 V, ±5 V, or ±10 V with a 10% overrange (0 V to 5.5 V, 0 V to 11 V, ±5.5 V, or ±11 V). Both current and voltage outputs can be simultaneously enabled while being controlled by a single data register.
These devices include a power-on-reset function to ensure powering up in a known state (both IOUT and VOUT are disabled and in a Hi-Z state). The CLR and CLR-SEL pins set the voltage outputs to zero-scale or midscale, and the current output to the low end of the range, if the output is enabled. Zero and gain registers can be programmed to digitally calibrate the device in the end system. The output slew rate is also programmable by register. These devices can superimpose an external HART signal on the current output and can operate with either a single 10-V to 36-V supply, or dual supplies of up to ±18 V. All versions are available in both 6-mm × 6-mm 40-pin VQFN and 24-pin HTSSOP packages.
