VIPER16LD Купить - ST Microelectronics Преобразователь AC-DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

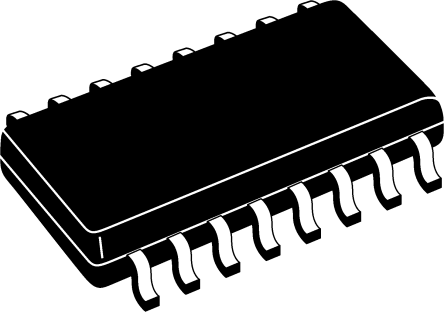

VIPER16LD

ST Microelectronics

STMICROELECTRONICS VIPER16LD AC-DC CONVERTER, 800V, 60kHz, 16SOIC

Наличие: 1,005 шт.

Адрес доставки: Москва

Цена: ₽ 79.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC22146759

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

VIPER16LD характеристики

Атрибут	Значение атрибута
Номенклатура	VIPER16LD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC22146759
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	11.5V (min)
Номинальная Мощность	10 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	800 V
Выходной Ток	420 mA
Пробивное Напряжение	800 V
Количество Стежков	16 Position
Выходная Мощность	12 W
Частота Переключения	60 kHz
Рабочий цикл	70 %
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Максимальный рабочий цикл	80 %
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	23.5 V
Напряжение питания (мин)	11.5 V
Входное напряжение	265 VAC
Длина	9.9 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

VIPER16LD описание продукта

The VIPER16LD is an Offline Converter with an 800V avalanche ruggedness power section, a PWM controller, user defined over-current limit and protection against feedback network disconnection, hysteretic thermal protection, soft start up and safe auto restart after any fault condition. It is able to power itself directly from the rectified mains and eliminating the need for an auxiliary bias winding. Burst mode operation and the devices very low consumption both help to meet the standard set by energy saving regulations.
PWM operation with frequency jittering for low EMI
No need of auxiliary winding for low power application
Limiting current with adjustable set point
On-board soft-start
Safe auto-restart after a fault condition
Hysteretic thermal shutdown
ESD sensitive device, take proper precaution while handling the device.
