DAC5675AIPHP Купить - TI Преобразователь DA

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DAC5675AIPHP

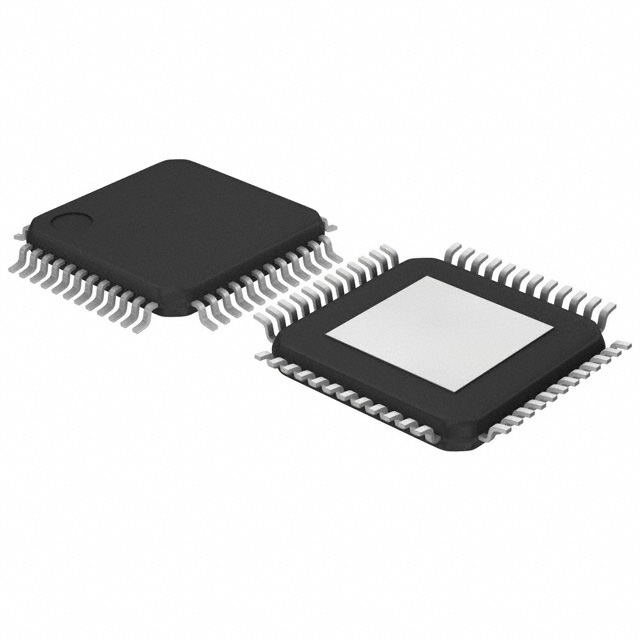

TEXAS INSTRUMENTS DAC5675AIPHP Digital to Analog Converter, 14Bit, 400MSPS, Parallel, 3.15V to 3.6V, QFP, 48Pins

Наличие: 447 шт.

Адрес доставки: Москва

Цена: ₽ 6,859.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC34966136

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DAC5675AIPHP характеристики

Атрибут	Значение атрибута
Номенклатура	DAC5675AIPHP
Производитель	TI
ЧипСити Номер продукта	CC34966136
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TQFP-48
Количество Выходных Интерфейсов	1 Output
Ток Питания	115 mA
Количество Каналов	1 Channel
Количество Битов	14 Bit
Рассеяние Мощности	0.9 W
Частота Выборки	400 Msps
Потребляемая Мощность	660 mW
Защита от Перегрева	No
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	900 mW
Количество ЦАПов	1 DAC
Напряжение питания	3.15V ~ 3.6V
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DAC5675AIPHP описание продукта

The DAC5675A is a 14-bit resolution high-speed digital-to-analog converter. The DAC5675A is designed for high-speed digital data transmission in wired and wireless communication systems, high-frequency direct-digital synthesis (DDS), and waveform reconstruction in test and measurement applications. The DAC5675A has excellent spurious-free dynamic range (SFDR) at high intermediate frequencies, which makes the DAC5675A well-suited for multicarrier transmission in TDMA- and CDMA-based cellular base transceiver stations (BTSs).
The DAC5675A operates from a single-supply voltage of 3.3 V. Power dissipation is 660 mW at fCLK = 400 MSPS, fOUT = 70 MHz. The DAC5675A provides a nominal full-scale differential current output of 20mA, supporting both single-ended and differential applications. The output current can be directly fed to the load with no additional external output buffer required. The output is referred to the analog supply voltage AVDD.
The DAC5675A comprises a low-voltage differential signaling (LVDS) interface for high-speed digital data input. LVDS features a low differential voltage swing with a low constant power consumption across frequency, allowing for high-speed data transmission with low noise levels; that is, with low electromagnetic interference (EMI). LVDS is typically implemented in low-voltage digital CMOS processes, making it the ideal technology for high-speed interfacing between the DAC5675A and high-speed low-voltage CMOS ASICs or FPGAs. The DAC5675A current-sink-array architecture supports update rates of up to 400MSPS. On-chip edge-triggered input latches provide for minimum setup and hold times, thereby relaxing interface timing.
The DAC5675A has been specifically designed for a differential transformer-coupled output with a 50 Ω doubly- terminated load. With the 20 mA full-scale output current, both a 4:1 impedance ratio (resulting in an output power of 4 dBm) and 1:1 impedance ratio transformer (–2 dBm) are supported. The last configuration is preferred for optimum performance at high output frequencies and update rates. The outputs are terminated to AVDD and have voltage compliance ranges from AVDD –1 to AVDD \\+ 0.3 V.
An accurate on-chip 1.2-V temperature-compensated bandgap reference and control amplifier allows the user to adjust this output current from 20 mA down to 2 mA. This provides 20-dB gain range control capabilities. Alternatively, an external reference voltage may be applied. The DAC5675A features a SLEEP mode, which reduces the standby power to approximately 18 mW.
The DAC5675A is available in a 48-pin HTQFP thermally-enhanced PowerPad package. This package increases thermal efficiency in a standard size IC package. The device is characterized for operation over the industrial temperature range of –40°C to +85°C.

Показывать

DAC5675AIPHP Даташит PDF

26 страницы, 1004 КБ

06/11/2014

просматривать

DAC5675AIPHP Даташит PDF

33 страницы, 1608 КБ

07/03/2016

просматривать

DAC5675AIPHP Даташит PDF

26 страницы, 997 КБ

07/20/2012

просматривать

DAC5675AIPHP Даташит PDF

33 страницы, 1607 КБ

10/27/2016

просматривать

DAC5675AIPHP Даташит PDF

26 страницы, 934 КБ

03/28/2012

просматривать

DAC5675AIPHP Даташит PDF

25 страницы, 966 КБ

02/14/2016

просматривать

DAC5675AIPHP Даташит PDF

26 страницы, 976 КБ

просматривать

DAC5675AIPHP Справочное руководство пользователя

25 страницы, 963 КБ

05/27/2007

просматривать

DAC5675AIPHP Другие Даташит

7 страницы, 195 КБ

10/01/2014

просматривать

DAC5675AIPHP Другие Даташит

2 страницы, 133 КБ

08/05/2016

просматривать

DAC5675AIPHP Другие ссылки

1 страницы, 138 КБ

06/15/2011

просматривать
