CSD87351Q5D Купить - TI Труба MOS

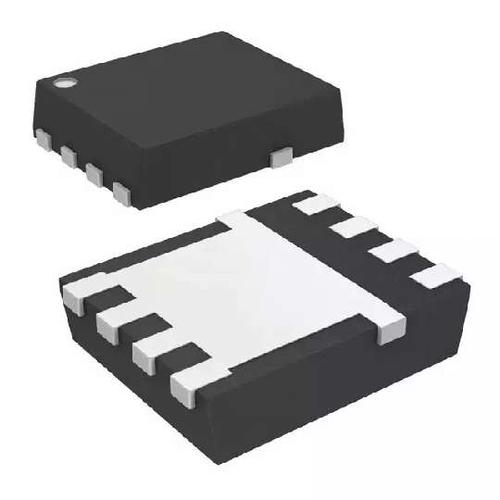

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CSD87351Q5D

* Half-Bridge Power Block * 90% system Efficiency at 20A * Up to 32A Operation * High Frequency Operation (Up To 1.5MHz) * High Density – SON 5mm × 6mm Footprint * Optimized for 5V Gate Drive * Low Switching Losses * Ultra Low Inductance Package * RoHS Compliant * Halogen Free * Pb-Free Terminal Plating

Наличие: 1,229 шт.

Адрес доставки: Москва

Цена: ₽ 181.86

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4330475

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CSD87351Q5D характеристики

Атрибут	Значение атрибута
Номенклатура	CSD87351Q5D
Производитель	TI
ЧипСити Номер продукта	CC4330475
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PowerLDFN-8
Сопротивление Сток-исток (Открытого Канала)	0.0074 Ω
Полярность	Dual N-Channel
Рассеяние Мощности	12 W
Пороговое Напряжение	2.1 V
Напряжение Сток-исток (Vds)	30 V
Входная емкость (Ciss)	1255pF @15V(Vds)
Максимальная входная мощность	12 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	12000 mW
Высота	1.55 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CSD87351Q5D описание продукта

DESCRIPTION
The CSD87351Q5D NexFET™ power block is an optimized design for synchronous buck applications offering high current, high efficiency, and high frequency capability in a small 5-mm × 6-mm outline.
Optimized for 5V gate drive applications, this product offers a flexible solution capable of offering a high
density power supply when paired with any 5V gate drive from an external controller/driver.
FEATURES
• Half-Bridge Power Block
• 90% system Efficiency at 20A
• Up to 32A Operation
• High Frequency Operation (Up To 1.5MHz)
• High Density – SON 5-mm × 6-mm Footprint
• Optimized for 5V Gate Drive
• Low Switching Losses
• Ultra Low Inductance Package
• RoHS Compliant
• Halogen Free
• Pb-Free Terminal Plating
APPLICATIONS
• Synchronous Buck Converters
– High Frequency Applications
– High Current, Low Duty Cycle Applications
• Multiphase Synchronous Buck Converters
• POL DC-DC Converters
• IMVP, VRM, and VRD Applications
