CNY17F4 Купить - Fairchild Оптопара/ оптоизолятор

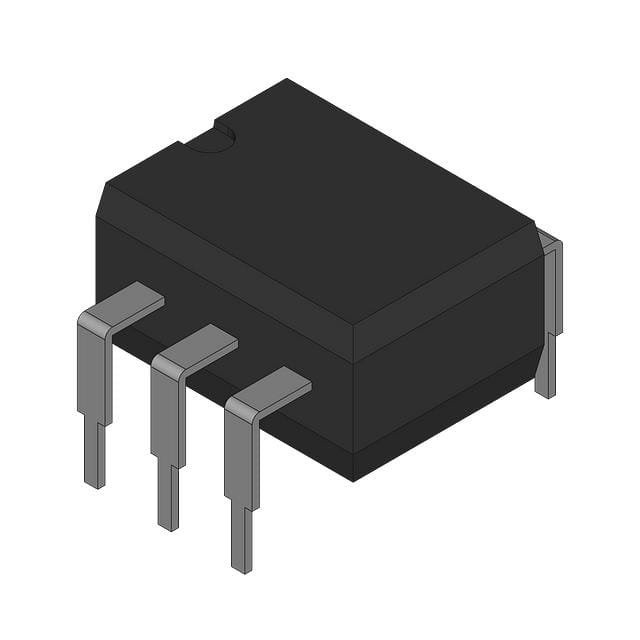

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CNY17F4

Fairchild

Optocoupler DC-IN 1CH Transistor DC-OUT 6Pin PDIP Black Bulk

Наличие: 40,775 шт.

Адрес доставки: Москва

Цена: ₽ 10.51

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC152403103

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CNY17F4 характеристики

Атрибут	Значение атрибута
Номенклатура	CNY17F4
Производитель	Fairchild
ЧипСити Номер продукта	CC152403103
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	PDIP-6
Время Нарастания/Спада	1µs, 2µs
Выходное Напряжение	70 V
Количество Каналов	1 Channel
Напряжение в Прямом Направлении	1.35 V
Рассеяние Мощности	250 mW
Время Нарастания	1 µs
Напряжение Изоляции	5300 Vrms
Прямой ток	100 mA
Выходное напряжение (Макс)	70 V
Максимальное прямое напряжение (Макс)	1.65 V
Прямой ток (макс)	100 mA
Время падения	2 µs
Время падения (Макс)	3.5 µs
Время падения (Макс)	4 µs
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	250 mW
Длина	8.89 mm
Ширина	6.86 mm
Высота	3.53 mm
Рабочая Температура	-55℃ ~ 100℃
Жизненный Цикл Продукта	Unknown
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

CNY17F4 описание продукта

**6-PIN DIP OPTOCOUPLERS FOR ****POWER SUPPLY APPLICATIONS****(NO BASE CONNECTION)**
**FEATURES**
The MOC810X and CNY17F-X devices consist of a gallium arsenide LED optically coupled to a silicon phototransistor in a dual-in ine package.
• Closely Matched Current Transfer Ratio (CTR) Minimizes Unit-to-Unit Variation
• Narrow (CTR) Windows that Translate to a Narrow and Predictable Open Loop Gain Window
• Very Low Coupled Capacitance along with No Chip to Pin 6 Base Connection for Minimum Noise Susceptibility
**_• To order devices that are tested and marked per VDE 0884 requirements, the suffix “.300” must be included at the end _****_of part number. e.g. MOC8101.300 VDE 0884 is a test option._**
**APPLICATIONS**
• Switchmode Power Supplies (Feedback Control)
• AC Line/Digital Logic Isolation
• Interfacing and coupling systems of different potentials and impedances
