BQ24172RGYT Купить - TI Чип управления батареи

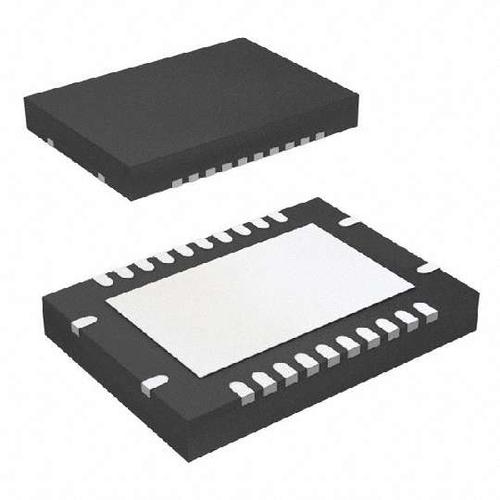

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24172RGYT

TEXAS INSTRUMENTS BQ24172RGYT Battery Charger for 3 Cells of Li-Ion, Li-Pol battery, 17V input, 4.2V / 4A charge, VQFN-24

Наличие: 958 шт.

Адрес доставки: Москва

Цена: ₽ 523.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2858132

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24172RGYT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24172RGYT
Производитель	TI
ЧипСити Номер продукта	CC2858132
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	VQFN-24
Входное Напряжение (DC)	17.0 V
Выходное Напряжение	13.5 V
Выходной Ток	4 A
Количество Стежков	24 Position
Частота Переключения	1.60 MHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 17V
Напряжение питания (Макс)	17 V
Входное напряжение	17 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24172RGYT описание продукта

The BQ24172RGYT is a synchronous switch-mode Li-ion and Li-polymer stand-alone Battery Charger with two integrated N-channel power MOSFETs. The device offers a constant-frequency synchronous PWM controller with high-accuracy regulation of input current, charge current and voltage. The bq2417x closely monitors the battery pack temperature to allow charge only in a preset temperature window. It can be adjustable for up to three series Li+ cells. The device charges the battery in three phases: preconditioning, constant current and constant voltage. Charge is terminated when the current reaches 10% of the fast charge rate. A programmable charge timer offers a safety backup. It automatically restarts the charge cycle if the battery voltage falls below an internal threshold and enters a low-quiescent current sleep mode when the input voltage falls below the battery voltage.
Adjustable charge voltage
Automatic power path selector between adapter and battery
Dynamic power management
Integrated 20V switching MOSFETs
Integrated bootstrap diode
Internal digital soft start
Thermal shutdown
Adjustable input overvoltage protection
Cycle-by-cycle current limit
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

BQ24172RGYT Даташит PDF

41 страницы, 2753 КБ

05/02/2015

просматривать

BQ24172RGYT Даташит PDF

40 страницы, 2822 КБ

03/26/2014

просматривать

BQ24172RGYT Примечание по применению

5 страницы, 60 КБ

08/24/2011

просматривать
