BQ24192RGET Купить - TI Чип управления батареи

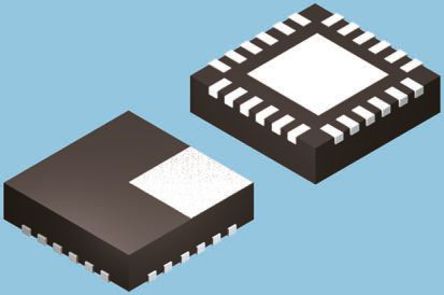

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24192RGET

USB/AC Adapter Charger Li-Ion/Li-Pol 4.5mA 3.5V to 4.4V 24Pin VQFN EP T/R

Наличие: 5,345 шт.

Адрес доставки: Москва

Цена: ₽ 395.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4068178

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24192RGET характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24192RGET
Производитель	TI
ЧипСити Номер продукта	CC4068178
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	VQFN-24
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	17.0 V
Выходное Напряжение	3.5V ~ 4.4V
Выходной Ток	4.5 mA
Количество Стежков	24 Position
Частота Переключения	1.50 MHz
Максимальное входное напряжение	17 V
Входное напряжение (мин)	3.9 V
Выходной ток (мин)	500 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.9V ~ 17V
Входное напряжение	17 V
Длина	4.15 mm
Ширина	4.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

BQ24192RGET описание продукта

The BQ24192RGET is a highly-integrated switch-mode Battery Charge and System Power Path Management Device for single cell Li-ion and Li-polymer battery in a wide range of tablet and other portable devices. Its low impedance power path optimizes switch-mode operation efficiency, reduces battery charging time and extends battery life during discharging phase. The I2C serial interface with charging and system settings makes the device a truly flexible solution. The device supports a wide range of input sources, including standard USB host port, USB charging port and high power DC adapter. To set the default input current limit. It takes the results from detection circuit in the system, such as USB PHY device. It compliant with the USB 2.0 and USB 3.0 power specifications with input current and voltage regulation and meets USB On-the-Go operation power rating specification by supplying 5V on the VBUS with a current limit up to 1.3A.
Accelerate charge time by battery path impedance compensation
Ideal diode operation in battery supplement mode
Battery charge enable
Battery charge preconditioning
Charge termination and recharge
±0.5% Charge voltage regulation
±7% Charge current regulation
Power path management
Synchronous switching MOSFETs
Thermal regulation and thermal shutdown
Input system over-voltage protection
Low battery leakage current and support shipping mode
Charge status outputs for LED or host processor
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
