TC7662AMJA Купить - Microchip Преобразователь DC/DC

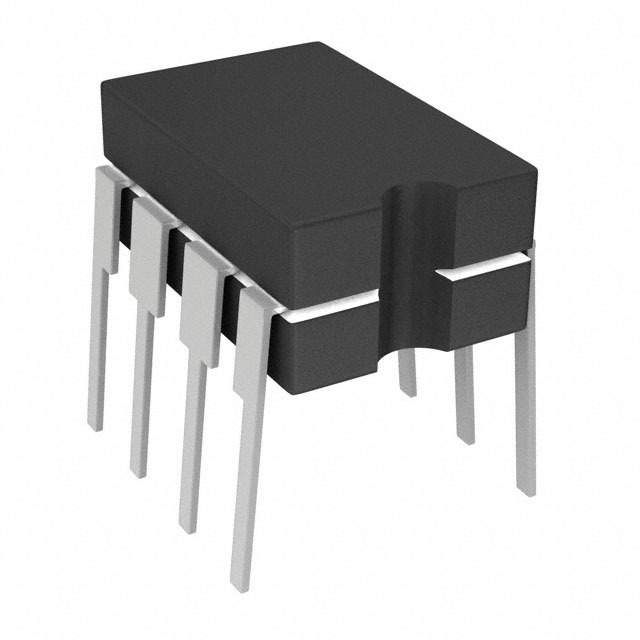

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TC7662AMJA

Microchip

Charge Pump INV -18V to -3V 40mA 8Pin CDIP Tube

Наличие: 49 шт.

Адрес доставки: Москва

Цена: ₽ 4,766.11

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC24618833

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC7662AMJA характеристики

Атрибут	Значение атрибута
Номенклатура	TC7662AMJA
Производитель	Microchip
ЧипСити Номер продукта	CC24618833
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	CDIP-8
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	3.00V (min)
Выходной Ток	40 mA
Ток Питания	0.7 mA
Рассеяние Мощности	0.8 W
Выходная Мощность	800 mW
Частота Переключения	12 kHz
Максимальное входное напряжение	18 V
Входное напряжение (мин)	3 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	800 mW
Входное напряжение	3V ~ 18V
Ширина	6.73 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC7662AMJA описание продукта

General Description
The TC7662A is a pin-compatible upgrade to the industry standard TC7660 charge pump voltage converter. It converts a +3V to +18V input to a corresponding -3V to -18V output using only two low cost capacitors, eliminating inductors and their associated cost, size and EMI. In addition to a wider power supply input range (3V to 18V versus 1.5V to 10V for the TC7660), the TC7662A can source output currents as high as 40mA. The on-board oscillator operates at a nominal frequency of 12kHz. Operation below 12kHz (for lower supply current applications) is also possible by connecting an external capacitor from OSC to ground.
Features
• Wide Operating Range
- 3V to 18V
• Increased Output Current (40mA)
• Pin Compatible with ICL7662/SI7661/TC7660/LTC1044
• No External Diodes Required
• Low Output Impedance @ IL = 20mA
- 40Ω Typ.
• No Low-Voltage Terminal Required
• CMOS Construction
• Available in 8-Pin PDIP and 8-Pin CERDIP Packages
Applications
• Laptop Computers
• Disk Drives
• Process Instrumentation
• μP-based Controllers
