CDCVF2505PWR Купить - TI Деталь тактового сигнала

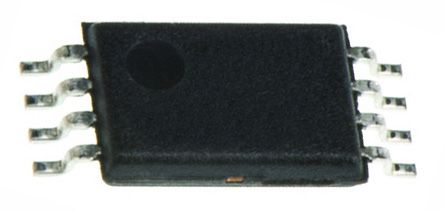

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CDCVF2505PWR

Zero Delay PLL Clock Driver Single 24MHz to 200MHz 8Pin TSSOP T/R

Наличие: 5,819 шт.

Адрес доставки: Москва

Цена: ₽ 134.83

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3647496

Категория продукта:

Деталь тактового сигнала

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CDCVF2505PWR характеристики

Атрибут	Значение атрибута
Номенклатура	CDCVF2505PWR
Производитель	TI
ЧипСити Номер продукта	CC3647496
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	TSSOP-8
Частота	200 MHz
Напряжение Питания (DC)	3.30 V
Количество Выходных Интерфейсов	5 Output
Ток Питания	5.00 µA
Количество Цепей	1 Circuit
Количество Стежков	8 Position
Привод Выходного Тока	12.0 mA
Количество входов	1 Input
Максимальный рабочий цикл	60 %
Время падения (Макс)	2 ns
Время падения (Макс)	2 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	3 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

CDCVF2505PWR описание продукта

The CDCVF2505PWR is a high-performance phase-lock loop (PLL) Clock Driver uses a PLL to precisely align, in both frequency and phase, the output clocks (1Y(0-3) and CLKOUT) to the input clock signal (CLKIN). The CDCVF2505 operates at 3.3V. It also provides integrated series-damping resistors that make it ideal for driving point-to-point loads. One bank of five outputs provides low-skew, low-jitter copies of CLKIN. Output duty cycles are adjusted to 50 per cent, independent of duty cycle at CLKIN. The device automatically goes in power-down mode when no input signal is applied to CLKIN. Unlike many products containing PLLs, the CDCVF2505 does not require an external RC network. The loop filter for the PLLs is included on-chip, minimizing component count and space. Because it is based on the PLL circuitry, the CDCVF2505 requires a stabilization time to achieve phase lock of the feedback signal to the reference signal.
Phase-lock loop clock driver for synchronous DRAM and general-purpose applications
Spread spectrum clock compatible
Distributes one clock input to one bank of five outputs
Three-states outputs when there is no input clock
Internal feedback loop is used to synchronize the outputs to the input clock
Integrated RC PLL loop filter eliminates the need for external components
Green product and no Sb/Br
