CD74HC123E Купить - TI Бистабильный мультивибратор

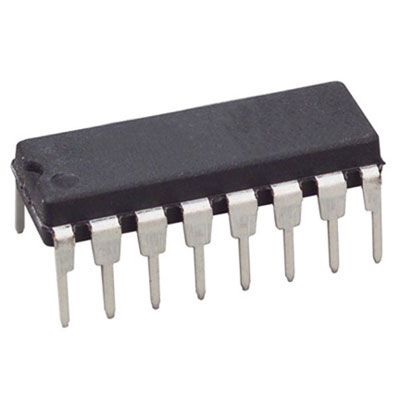

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD74HC123E

TEXAS INSTRUMENTS CD74HC123E Monostable Multivibrator, 74HC123, 25ns, 5.2mA, 2V to 6V, DIP-16

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 17.64

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2080130

Категория продукта:

Бистабильный мультивибратор

3D модель

Оплата:

Обновлено 31.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD74HC123E характеристики

Атрибут	Значение атрибута
Номенклатура	CD74HC123E
Производитель	TI
ЧипСити Номер продукта	CC2080130
Категория продукта	Бистабильный мультивибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Цифровой Логический Уровень	CMOS
Напряжение Питания (DC)	2.00V ~ 6.00V
Выходной Ток	5.2 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	16 Position
Количество Битов	2 Bit
Узлы Напряжения	2.00 V, 4.50 V, 6.00 V
Время Нарастания	400 ns
Время падения	400 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD74HC123E описание продукта

The CD74HC123E is a high speed CMOS logic dual retriggerable Monostable Multivibrator with reset. It is all retriggerable and differ only in that the 123 types can be triggered by a negative to positive reset pulse, whereas the 423 types do not have this feature. An external resistor (RX) and an external capacitor (CX) control the timing and the accuracy for the circuit. Adjustment of Rx and CX provides a wide range of output pulse widths from the Q and Q\ terminals. Pulse triggering on the A\ and B inputs occur at a particular voltage level and is not related to the rise and fall times of the trigger pulses. Once triggered, the output pulse width may be extended by retriggering inputs A\ and B. The output pulse can be terminated by a LOW level on the Reset (R) pin. Trailing edge triggering (A)\ and leading edge triggering (B) inputs are provided for triggering from either edge of the input pulse.
Overriding reset terminates output pulse
Triggering from the leading or trailing edge
Q and Q\ buffered outputs
Separate resets
Wide range of output-pulse widths
Schmitt trigger on both A\ and B inputs
Balanced propagation delay and transition times
Significant power reduction compared to LSTTL logic ICs
±20mA DC input/output diode current

Показывать

CD74HC123E Даташит PDF

22 страницы, 988 КБ

03/15/2016
