CD4052BCN Купить - Fairchild Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

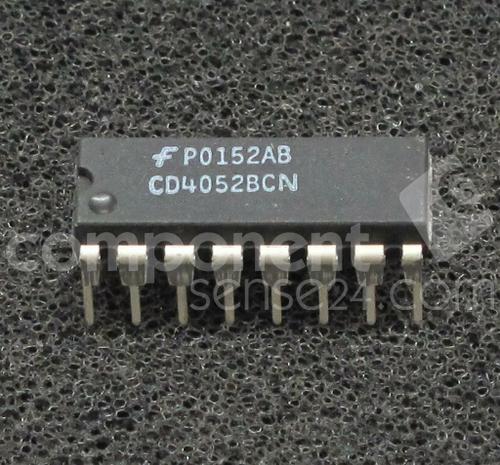

CD4052BCN

Fairchild

Differential Multiplexer, 1 Func, 4Channel, CMOS, PDIP16, 0.3INCH, PLASTIC, MS-001, DIP-16

Наличие: 984 шт.

Адрес доставки: Москва

Цена: ₽ 28.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC116548129

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4052BCN характеристики

Атрибут	Значение атрибута
Номенклатура	CD4052BCN
Производитель	Fairchild
ЧипСити Номер продукта	CC116548129
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	15.0 V
Количество Выходных Интерфейсов	2 Output
Тип Контактов	SP4T
Ток Питания	20.0 µA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	16 Position
Полярность	Non-Inverting
Рассеяние Мощности	0.7 W
Количество Вентилей	2 Gate
Ширина Ленты	40 MHz
Количество входов	8 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Полоса пропускания 3 дБ	40 MHz
Напряжение питания	5V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	5 V
Длина	19.81 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	-55℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD4052BCN описание продукта

General Description
The CD4051BC, CD4052BC, and CD4053BC analog multiplexers/demultiplexers are digitally controlled analog
switches having low “ON” impedance and very low “OFF” leakage currents. Control of analog signals up to 15V
p-p can be achieved by digital signal amplitudes of 3−15V. For example, if VDD =5V, VSS =0V and VEE = −5V, analog signals from −5V to +5V can be controlled by digital inputs of 0−5V. The multiplexer circuits dissipate extremely low quiescent power over the full VDD−VSS and VDD−VEE supply voltage ranges, independent of the logic state of the control signals. When a logical “1” is present at the inhibit input terminal all channels are “OFF”.
Features
■Wide range of digital and analog signal levels: digital 3 – 15V, analog to 15Vp-p
■Low “ON” resistance: 80Ω(typ.) over entire 15Vp-p signal-input range for VDD −VEE =15V
■High “OFF” resistance: channel leakage of ±10 pA (typ.) at VDD −VEE =10V
■Logic level conversion for digital addressing signals of 3 – 15V (VDD −VSS =3 – 15V) to switch analog signa
to 15 Vp-p(VDD −VEE =15V)
■Matched switch characteristics: ∆RON =5Ω(typ.) for VDD −VEE =15V
■Very low quiescent power dissipation under all digital-control input and supply conditions: 1 µW (typ.) at VDD −VSS =VDD −VEE =10V
■Binary address decoding on chip
