ESD7181MUT5G Купить - ON Semiconductor Телевизионные диоды

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ESD7181MUT5G

ON Semiconductor

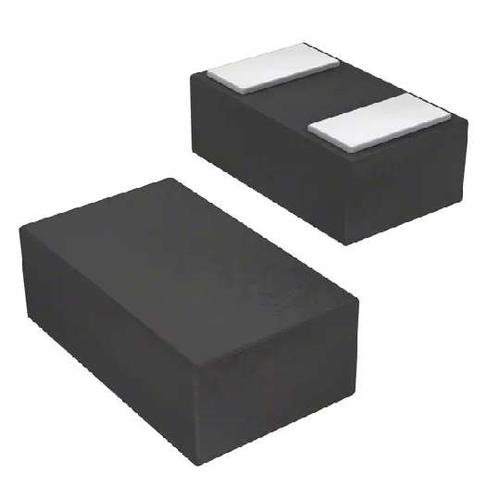

ON SEMICONDUCTOR ESD7181MUT5G ESD Protection Device, 35V, X3DFN, 2Pins, 18.5V, 0.25W(1/4W) New

Наличие: 1,064 шт.

Адрес доставки: Москва

Цена: ₽ 7.06

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC17442910

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ESD7181MUT5G характеристики

Атрибут	Значение атрибута
Номенклатура	ESD7181MUT5G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC17442910
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DFN-2
Рабочее Напряжение	18.5 V
Ёмкость	0.6 pF
Пробивное Напряжение	20.5 V
Количество Каналов	1 Channel
Количество Стежков	2 Position
Рассеяние Мощности	250 mW
Зажимное напряжение	35 V
Минимальное напряжение пробоя	20.5 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	250 mW
Высота	0.28 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

ESD7181MUT5G описание продукта

The ESD7181 is designed to protect voltage sensitive components that require ultra-low capacitance from ESD and transient voltage events. Excellent clamping capability, low capacitance, low leakage, and fast response time make these parts ideal for ESD protection on designs where board space is at a premium. It has industry leading capacitance linearity over voltage making it ideal for RF applications.
Features
---
|
Low Capacitance 0.3pF (typical)
Low Clamping Voltage
Small Body Outline Dimensions: (0.62x0.32mm)
Low Body Height: (0.3mm)
Working Voltage (+/-18.5V)
Low Leakage <1nA (typical)
Low Insertion Loss (-0.335dB at 8,5GHz)
Low Dynamic Resistanc: <1ohm
IEC61000-4-2 Level 4 ESD Protection
Pb-Free, Halogen Free / BFR Free and are RoHS Compliant
