CC2500RGP Купить - TI Радиочастотная деталь RF

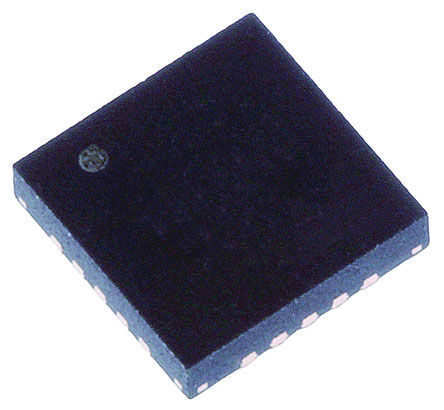

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CC2500RGP

RF Transceiver IC, 2.4GHz to 2.4835GHz, 2FSK, GFSK, MSK, OOK, 500Kbps, 1.8V to 3.6V, QFN-20

Наличие: 895 шт.

Адрес доставки: Москва

Цена: ₽ 244.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC13171565

Категория продукта:

Радиочастотная деталь RF

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CC2500RGP характеристики

Атрибут	Значение атрибута
Номенклатура	CC2500RGP
Производитель	TI
ЧипСити Номер продукта	CC13171565
Категория продукта	Радиочастотная деталь RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	QFN-20
Частота	2.4 GHz
Напряжение Питания (DC)	1.80V (min)
Ток Питания	21.6 mA
Количество Стежков	20 Position
Скорость Передачи Данных	500 kbps
Размер Флэш-памяти	0 B
Выходная Мощность	1 dBm
Ток в Режиме Ожидания	400 nA
Подключение Антенны	Differential
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.8 V
Длина	4.15 mm
Ширина	4.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	5A991.g
	Показывать Просмотр аналоги замена

CC2500RGP описание продукта

The CC2500RGP is a low-power 2.4GHz RF Transceiver designed for low-power wireless applications. The IC is intended for the 2400 to 2483.5MHz ISM (industrial, scientific and medical) and SRD (short range device) frequency band. The RF transceiver is integrated with a highly configurable baseband modem. The modem supports various modulation formats and has a configurable data rate up to 500kBaud. CC2500 provides extensive hardware support for packet handling, data buffering, burst transmissions, clear channel assessment, link quality indication and wake-on-radio. The main operating parameters and the 64-byte transmit/receive FIFOs of CC2500 can be controlled via an SPI interface. In a typical system, the CC2500 will be used together with a microcontroller and a few additional passive components.
High sensitivity
Low current consumption
Programmable output power up to +1dBm
Excellent receiver selectivity and blocking performance
Programmable data rate from 1.2 to 500kBaud
OOK, 2-FSK, GFSK and MSK supported
Suitable for frequency hopping and multichannel systems due to a fast settling frequency synthesizer
Integrated analogue temperature sensor
All registers can be programmed with one burst transfer efficient SPI interface
Digital RSSI output
Programmable channel filter bandwidth
Programmable carrier sense (CS) indicator
Optional automatic whitening and de-whitening of data
400nA Sleep mode current consumption
240µs Fast start-up time from Sleep to RX or TX mode (measured on EM design)
Wake-on-radio functionality for automatic low-power RX polling
Separate 64bytes RX and TX data FIFOs (enables burst mode data transmission)
Complete onchip frequency synthesizer, no external filters/RF switch needed few external components
Support for asynchronous and synchronous serial receive/transmit mode for backwards compatibility
