CAT4016HV6-GT2 Купить - ON Semiconductor Драйвер LED

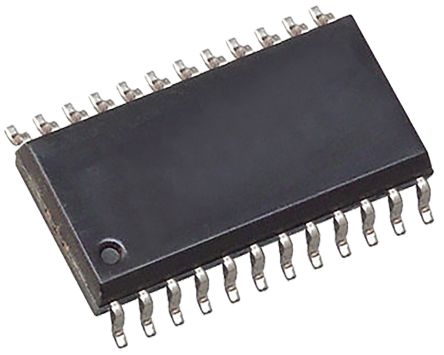

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CAT4016HV6-GT2

ON Semiconductor

LED Driver, Constant Current, 3V to 5.5V input, 16Outputs, 5.5V/40mA out, TQFN-24

Наличие: 132 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 193.36

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC16263392

Категория продукта:

Драйвер LED

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

CAT4016HV6-GT2 характеристики

Атрибут	Значение атрибута
Номенклатура	CAT4016HV6-GT2
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC16263392
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TQFN-24
Частота	25 MHz
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	16 Output
Входное Напряжение (DC)	3.00V ~ 5.50V
Выходное Напряжение	5.5 V
Выходной Ток	40 mA
Ток Питания	10000 mA
Количество Стежков	24 Position
Частота Переключения	25 MHz
Топология	Linear
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Входное напряжение	3V ~ 5.5V
Длина	4 mm
Ширина	4 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

CAT4016HV6-GT2 описание продукта

The CAT4016 is a 16 channel constant current driver for LED billboard and other general display applications. LED channel currents are programmed together via an external RSET resistor. Low output voltage operation on the LED channels as low as 0.4 V (for 2 to 100 mA LED current) allows for more power efficient designs. A high-speed 4-wire serial interface of up to 25 MHz clock frequency controls each individual channel using a shift register and latch configuration. A serial output data pin (SOUT) allows multiple devices to be cascaded and programmed via one serial interface. The device also includes a blanking control pin (BLANK) that can be used to disable all channels independently of the interface. Thermal shutdown protection is incorporated in the device to disable the LED outputs if the die temperature exceeds a set limit.
Features
---
|
16 Constant current-sink channels
Serial interface up to 25 MHz clock frequency
3 V to 5.5 V logic supply
LED current range from 2 mA to 100 mA
LED current set by external RSET resistor
300 mV LED dropout at 30 mA
Thermal shutdown protection
