C8051F330 Купить - Silicon Labs Микроконтроллер

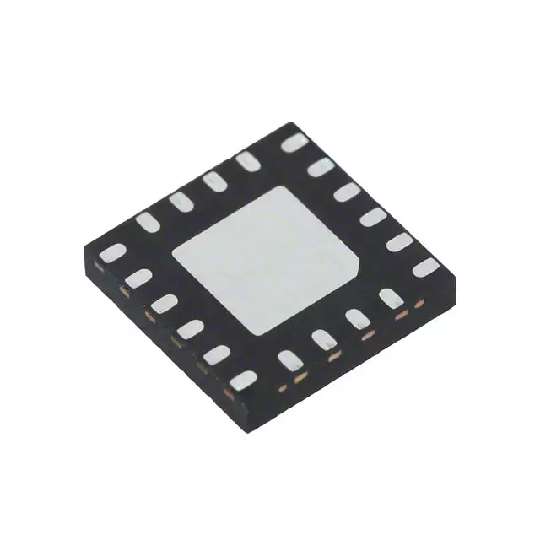

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

C8051F330

Silicon Labs

MCU 8Bit 8051 CISC 8KB Flash 3.3V 20Pin QFN EP

Наличие: 1,085 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Silicon Labs

ЧипСити Номер продукта:

CC45613437

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

C8051F330 характеристики

Атрибут	Значение атрибута
Номенклатура	C8051F330
Производитель	Silicon Labs
ЧипСити Номер продукта	CC45613437
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	VFQFN-20
Напряжение Питания (DC)	3.30 V, 3.60 V (max)
Тактовая Частота	25.0MHz (max)
Размер ОЗУ	768 x 8
Количество I/O Выводов	17 IO
Время Доступа	25.0 µs
Ядерная Архитектура	8051
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	40 ℃
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Длина	4 mm
Ширина	4 mm
Высота	0.88 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Obsolete
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

C8051F330 описание продукта

System Overview
C8051F330/1/2/3/4/5 devices are fully integrated mixed-signal System-on-a-Chip MCUs. Highlighted features are listed below. Refer to Table 1.1 for specific product feature selection.
• High-speed pipelined 8051-compatible microcontroller core (up to 25 MIPS)
• In-system, full-speed, non-intrusive debug interface (on-chip)
• True 10-bit 200 ksps 16-channel single-ended/differential ADC with analog multiplexer
• 10-bit Current Output DAC
• Precision programmable 25 MHz internal oscillator
• Up to 8 kB of on-chip Flash memory—512 bytes are reserved
• 768 bytes of on-chip RAM
• SMBus/I2C, Enhanced UART, and Enhanced SPI serial interfaces implemented in hardware
• Four general-purpose 16-bit timers
• Programmable Counter/Timer Array (PCA) with three capture/compare modules and Watchdog Timer function
• On-chip Power-On Reset, VDD Monitor, and Temperature Sensor
• On-chip Voltage Comparator
• 17 Port I/O (5 V tolerant)
Analog Peripherals
- 10-Bit ADC (‘F330/2/4 only)
• Up to 200 ksps
• Up to 16 external single-ended or differential inputs
• VREF from internal VREF, external pin or VDD
• Internal or external start of conversion source
• Built-in temperature sensor
- 10-Bit Current Output DAC (‘F330 only)
- Comparator
• Programmable hysteresis and response time
• Configurable as interrupt or reset source
• Low current (0.4 µA)
On-Chip Debug
- On-chip debug circuitry facilitates full speed, nonintrusive in-system debug (no emulator required)
- Provides breakpoints, single stepping, inspect/modify memory and registers
- Superior performance to emulation systems using ICE-chips, target pods, and sockets
- Low cost, complete development kit
Supply Voltage 2.7 to 3.6 V
- Typical operating current: 6.4 mA at 25 MHz;
9 µA at 32 kHz
- Typical stop mode current: 0.1 µA
Temperature Range: –40 to +85 °C
High Speed 8051 µC Core
- Pipelined instruction architecture; executes 70% of instructions in 1 or 2 system clocks
- Up to 25 MIPS throughput with 25 MHz clock
- Expanded interrupt handler Memory
- 768 bytes internal data RAM (256 + 512)
- 8 kB (‘F330/1), 4 kB (‘F332/3), or 2 kB (‘F334/5) Flash; In-system programmable in 512-byte Sectors—512 bytes are reserved in the 8 kB devices
Digital Peripherals
- 17 Port I/O; All 5 V tolerant with high sink current
- Hardware enhanced UART, SMBus™, and enhanced SPI™ serial ports
- Four general purpose 16-bit counter/timers
- 16-Bit programmable counter array (PCA) with three capture/compare modules
- Real time clock mode using PCA or timer and external clock source
Clock Sources
- Two internal oscillators:
• 24.5 MHz with ±2% accuracy supports crystal-less UART operation
• 80/40/20/10 kHz low frequency, low power
- External oscillator: Crystal, RC, C, or clock (1 or 2 pin modes)
- Can switch between clock sources on-the-fly; useful in power saving modes
20-Pin QFN Package
