C8051F021 Купить - Silicon Labs Микроконтроллер

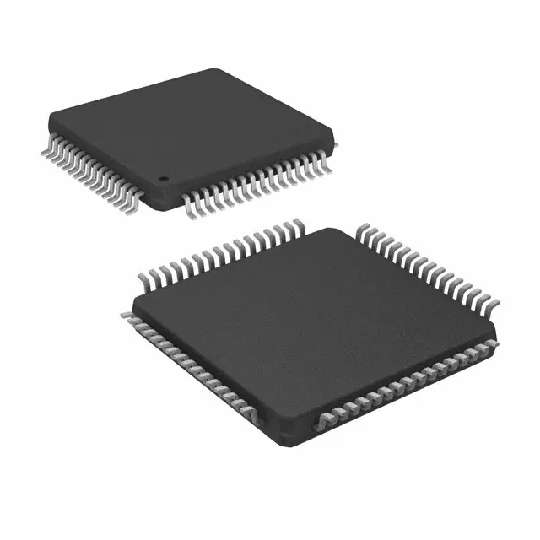

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

C8051F021

Silicon Labs

MCU 8Bit 8051 CISC 64KB Flash 3.3V 64Pin TQFP

Наличие: 1,199 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Silicon Labs

ЧипСити Номер продукта:

CC184170332

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

C8051F021 характеристики

Атрибут	Значение атрибута
Номенклатура	C8051F021
Производитель	Silicon Labs
ЧипСити Номер продукта	CC184170332
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	TQFP-64
Напряжение Питания (DC)	3.30 V, 3.60 V (max)
Количество Каналов	5 Channel
Тактовая Частота	25.0MHz (max)
Размер ОЗУ	4.25K x 8
Размер Флэш-памяти	64000 B
Количество I/O Выводов	32 IO
Время Доступа	25.0 µs
Ядерная Архитектура	8051
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	10 mm
Ширина	10 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Obsolete
Упаковка	Bulk
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

C8051F021 описание продукта

SYSTEM OVERVIEW
The C8051F020/1/2/3 devices are fully integrated mixed-signal System-on-a-Chip MCUs with 64 digital I/O pins (C8051F020/2) or 32 digital I/O pins (C8051F021/3). Highlighted features are listed below; refer to Table 1.1 for specific product feature selection.
• High-Speed pipelined 8051-compatible CIP-51 microcontroller core (up to 25 MIPS)
• In-system, full-speed, non-intrusive debug interface (on-chip)
• True 12-bit (C8051F020/1) or 10-bit (C8051F022/3) 100 ksps 8-channel ADC with PGA and analog multiplexer
• True 8-bit ADC 500 ksps 8-channel ADC with PGA and analog multiplexer
• Two 12-bit DACs with programmable update scheduling
• 64k bytes of in-system programmable FLASH memory
• 4352 (4096 + 256) bytes of on-chip RAM
• External Data Memory Interface with 64k byte address space
• SPI, SMBus/I2C, and (2) UART serial interfaces implemented in hardware
• Five general purpose 16-bit Timers
• Programmable Counter/Timer Array with five capture/compare modules
• On-chip Watchdog Timer, VDD Monitor, and Temperature Sensor
ANALOG PERIPHERALS
\- SAR ADC
• 12-Bit (C8051F020/1)
• 10-Bit (C8051F022/3)
• ± 1 LSB INL
• Programmable Throughput up to 100 ksps
• Up to 8 External Inputs; Programmable as Single-Ended or Differential
• Programmable Amplifier Gain: 16, 8, 4, 2, 1, 0.5
• Data-Dependent Windowed Interrupt Generator
• Built-in Temperature Sensor (± 3°C)
\- 8-bit ADC
• Programmable Throughput up to 500 ksps
• 8 External Inputs
• Programmable Amplifier Gain: 4, 2, 1, 0.5
\- Two 12-bit DACs
• Can Synchronize Outputs to Timers for Jitter-Free Wave form Generation
\- Two Analog Comparators
\- Voltage Reference
\- Precision VDD Monitor/Brown-Out Detector
ON-CHIP JTAG DEBUG & BOUNDARY SCAN
\- On-Chip Debug Circuitry Facilitates Full- Speed, Non Intrusive In-Circuit/In-System Debugging
\- Provides Breakpoints, Single-Stepping, Watchpoints, Stack Monitor; Inspect/Modify Memory and Registers
\- Superior Performance to Emulation Systems Using ICE Chips, Target Pods, and Sockets
\- IEEE1149.1 Compliant Boundary Scan
\- Low-Cost, Complete Development Kit
HIGH SPEED 8051 µC CORE
\- Pipelined Instruction Architecture; Executes 70% of Instruction Set in 1 or 2 System Clocks
\- Up to 25 MIPS Throughput with 25 MHz Clock
\- 22 Vectored Interrupt Sources
MEMORY
\- 4352 Bytes Internal Data RAM (4k + 256)
\- 64k Bytes FLASH; In-System programmable in 512-byte Sectors
\- External 64k Byte Data Memory Interface (programmable multiplexed or non-multiplexed modes)
DIGITAL PERIPHERALS
\- 8 Byte-Wide Port I/O (C8051F020/2); 5V tolerant
\- 4 Byte-Wide Port I/O (C8051F021/3); 5V tolerant
\- Hardware SMBus™ (I2C™ Compatible), SPI™, and Two UART Serial Ports Available Concurrently
\- Programmable 16-bit Counter/Timer Array with 5 Capture/Compare Modules
\- 5 General Purpose 16-bit Counter/Timers
\- Dedicated Watch-Dog Timer; Bi-directional Reset Pin
CLOCK SOURCES
\- Internal Programmable Oscillator: 2-to-16 MHz
\- External Oscillator: Crystal, RC, C, or Clock
\- Real-Time Clock Mode using Timer 3 or PCA
SUPPLY VOLTAGE .......................... 2.7V TO 3.6V
\- Typical Operating Current: 10 mA @ 20 MHz
\- Multiple Power Saving Sleep and Shutdown Modes
100-Pin TQFP and 64-Pin TQFP Packages Available Temperature Range: -40°C to +85°C
