BTS5014SDA Купить - Infineon Труба MOS

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

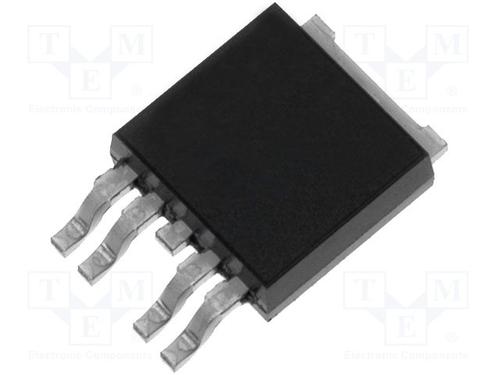

BTS5014SDA

Infineon

**HSS 14mOhm 20V TO252-5 SMD **

Наличие: 882 шт.

Адрес доставки: Москва

Цена: ₽ 558.48

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC14763704

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 16.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BTS5014SDA характеристики

Атрибут	Значение атрибута
Номенклатура	BTS5014SDA
Производитель	Infineon
ЧипСити Номер продукта	CC14763704
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TO-252-5
Напряжение Питания (DC)	5.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	6 A
Количество Каналов	1 Channel
Количество Стежков	5 Position
Выходной ток (Макс)	6 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5.5V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	5 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BTS5014SDA описание продукта

Description:
The BTS5014SDA is a one channel high-side power switch in PG-TO252-5-11 package providing embedded protective functions. The power transistor is built by a N-channel vertical power MOSFET with charge pump. The design is based on Smart SIPMOS chip on chip technology. The BTS5014SDA has a current controlled input and offers a diagnostic feedback with load current sense and a defined fault signal in case of overload operation, overtemperature shutdown and/or short circuit shutdown.
Summary of Features:
Part of scalable product family
Load current sense
Reversave™
Very low standby current
Current controlled input pin
Improved electromagnetic compatibility (EMC)
Fast demagnetization of inductive loads
Stable behavior at under-voltage
Green Product (RoHS compliant)
AEC Qualified
Benefits:
High load current capability
High inrush current capability
High energy capability
Integrated protection functionality
Integrated diagnosis functionality
