BTM7751G Купить - Infineon Драйвер электродвигателя

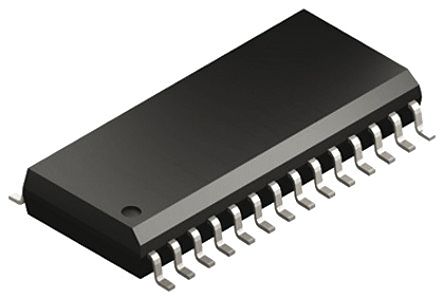

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BTM7751G

Infineon

INFINEON BTM7751G Half Bridge Driver, 4.7V to 42V supply, 1 Output, SOIC-28

Наличие: 2,003 шт.

Адрес доставки: Москва

Цена: ₽ 210.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC85237204

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BTM7751G характеристики

Атрибут	Значение атрибута
Номенклатура	BTM7751G
Производитель	Infineon
ЧипСити Номер продукта	CC85237204
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	PG-DSO-28
Напряжение Питания (DC)	4.70V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	14 A
Количество Стежков	28 Position
Частота Переключения	1 kHz
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8V ~ 42V
Напряжение питания (Макс)	42 V
Напряжение питания (мин)	4.7 V
Длина	18.1 mm
Ширина	7.6 mm
Высота	2.45 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

BTM7751G описание продукта

The BTM7751G is a H-bridge Driver IC containing three dies one double high-side switch and two low-side switches. The drains of the three vertical DMOS chips are mounted on separated lead frames. The sources are connected to individual pins, so the BTM7751G can be used in H-Bridge as well as in any other configuration. Both the double high-side and the two low-side switches of the BTM7751G are manufactured in SMART SIPMOS® technology which combines low RDS ON vertical DMOS power stages with CMOS circuitry for control, protection and diagnosis.
Quad D-MOS switch driver
Free configurable as bridge or quad-switch
PWM frequencies up to 1kHz
Status flag diagnosis
Short-circuit-protection
Over-temperature shut down with hysteresis
Internal clamp diodes
Open load detection in OFF-mode
Under-voltage detection with hysteresis

Показывать

BTM7751G Даташит PDF

18 страницы, 560 КБ

08/04/2008

просматривать

BTM7751G Даташит PDF

18 страницы, 541 КБ

07/10/2014

просматривать

BTM7751G Даташит PDF

42 страницы, 6181 КБ

02/16/2012

просматривать

BTM7751G Даташит PDF

19 страницы, 546 КБ

01/20/2012

просматривать

BTM7751G Справочное руководство пользователя

3 страницы, 369 КБ

03/14/2017

просматривать

BTM7751G Другие Даташит

2 страницы, 183 КБ

08/24/2007

просматривать

BTM7751G Другие Даташит

1 страницы, 109 КБ

04/01/2003

просматривать
