BQ29209DRBR Купить - TI Чип управления батареи

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

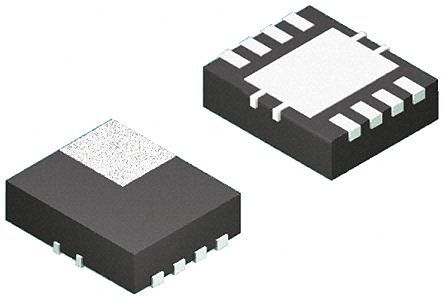

BQ29209DRBR

TEXAS INSTRUMENTS BQ29209DRBR Li-Ion Battery Over Voltage Protector, 2 Series, Automatic Cell Balance, 4V to 10V supply, VSON-8

Наличие: 5,882 шт.

Адрес доставки: Москва

Цена: ₽ 42.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9813637

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ29209DRBR характеристики

Атрибут	Значение атрибута
Номенклатура	BQ29209DRBR
Производитель	TI
ЧипСити Номер продукта	CC9813637
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSON EP-8
Напряжение Питания (DC)	4.00V (min)
Выходное Напряжение	4.3 V
Количество Стежков	8 Position
Выходное напряжение (Макс)	9.5 V
Выходное напряжение (мин)	6 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4V ~ 10V
Напряжение питания (Макс)	10 V
Напряжение питания (мин)	4 V
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 110℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ29209DRBR описание продукта

The BQ29209DRBR is a secondary Overvoltage Protection IC for 2-series cell Li-ion battery packs that incorporates a high-accuracy precision overvoltage detection circuit and automatic cell imbalance correction. The voltage of each cell in a 2-series cell battery pack is compared to a factory programmed internal reference voltage. If either cell reaches an overvoltage condition, the OUT pin changes from low to high state. The BQ2920X can perform automatic voltage-based cell imbalance correction. Balancing can start when the cell voltages are different by nominally 30mV or more and stops when the difference is nominally 0mV. Cell balancing is enabled and disabled by the CB_EN pin.
Automatic cell imbalance correction with external enable control
External capacitor-controlled delay timer
External resistor-controlled cell balance current
External cell balancing mode supported
High-accuracy overvoltage protection
Fixed overvoltage protection thresholds
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
