BQ24200DGN Купить - TI Чип управления батареи

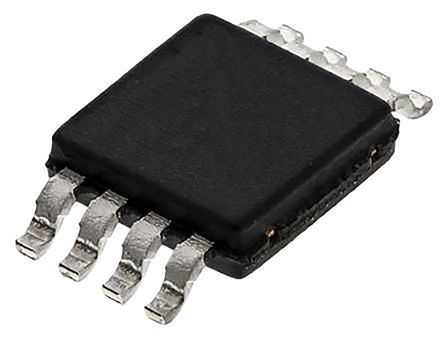

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24200DGN

Battery Charge Management 500mA, 4.2V Li-Ion Charger for Current-Limited App. w/Temp Sense in MSOP-8 Linear Charge Management Li-Ion/Li-Pol 500mA 4.1V 8Pin HVSSOP EP T/R

Наличие: 924 шт.

Адрес доставки: Москва

Цена: ₽ 320.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC35105458

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24200DGN характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24200DGN
Производитель	TI
ЧипСити Номер продукта	CC35105458
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PowerPad-MSOP-8
Напряжение Питания (DC)	13.5V (max)
Входное Напряжение (DC)	13.5 V
Выходное Напряжение	4.1 V
Выходной Ток	0.5 A
Рассеяние Мощности	1750 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1750 mW
Напряжение питания	2.8 V
Входное напряжение	13.5 V
Длина	3 mm
Ширина	3 mm
Высота	1.02 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24200DGN описание продукта

The bq2420x series are simple Li-Ion linear charge management devices targeted at low-cost and space limited charger applications. The bq2420x series offer integrated powerFET, high-accuracy voltage regulation, temperature monitoring, charge status, and charge termination, in a single monolithic device.
The bq2420x is designed to work with a current-limited wall-mount transformer and therefore does not provide any current regulation. However, these devices offer a fixed internal current limit to prevent damage to the internal powerFET. A time-limited pre-conditioning phase is provided to condition deeply discharged cells. Once the battery reaches the charge voltage, the high accuracy voltage regulation loop takes over and completes the charge cycle. Charge is terminated based on minimum current. An internal charge timer provides a backup safety for charge termination.
Other standard features include an automatic sleep mode activated when VCC falls below the battery voltage falls below the VRCH threshold.
In addition to the standard features, the core product provides two additional enhancements: temperature monitoring and status display. The temperaturesense circuit continuously measures battery temperature using an external thermistor and inhibits charge until the battery temperature is within the user-defined thresholds. The STAT pin indicates three conditions of operation of the charger. These conditions are _charge-in-progress, charge complete,_ and _fault_. This output can be used to drive an LED or an interface to a microcontroller.

Показывать

BQ24200DGN Даташит PDF

20 страницы, 880 КБ

03/28/2012

просматривать

BQ24200DGN Справочное руководство пользователя

18 страницы, 104 КБ

12/07/2001

просматривать

BQ24200DGN Другие Даташит

14 страницы, 207 КБ

просматривать

BQ24200DGN Примечание по применению

20 страницы, 1136 КБ

09/11/2016

просматривать

BQ24200DGN Примечание по применению

20 страницы, 1138 КБ

06/11/2014

просматривать

BQ24200DGN Примечание по применению

20 страницы, 791 КБ

05/13/2011

просматривать

BQ24200DGN Примечание по применению

20 страницы, 877 КБ

03/21/2008

просматривать

BQ24200DGN Примечание по применению

14 страницы, 204 КБ

04/11/2002

просматривать
