BQ24040DSQR Купить - TI Чип управления батареи

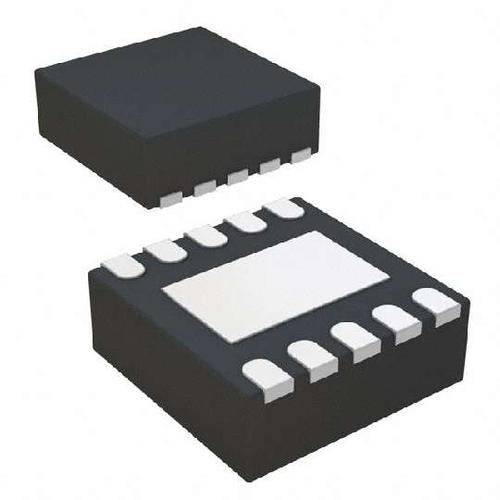

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24040DSQR

Battery Charge Management 800mA, Single-Input, Single Cell Li-Ion Battery Charger with Auto Start. Vovp=6.6V Battery Charger Li-Ion 800mA 4.2V 10Pin WSON EP T/R

Наличие: 12,714 шт.

Адрес доставки: Москва

Цена: ₽ 16.46

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC241344

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24040DSQR характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24040DSQR
Производитель	TI
ЧипСити Номер продукта	CC241344
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	WFDFN-10
Входное Напряжение (DC)	28.0 V
Выходное Напряжение	4.2 V
Выходной Ток	800 mA
Количество Стежков	10 Position
Рассеяние Мощности	1.66 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1660 mW
Напряжение питания	3.5 V
Напряжение питания (Макс)	28 V
Входное напряжение	28 V
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

BQ24040DSQR описание продукта

Description
The bq2404x series of devices are highly integrated Li-Ion and Li-Pol linear chargers devices targeted at
space-limited portable applications. The devices operate from either a USB port or AC adapter. The high input voltage range with input overvoltage protection supports low-cost unregulated adapters.
Features
• Charging
– 1% Charge Voltage Accuracy
– 10% Charge Current Accuracy
– Pin Selectable USB 100mA and 500mA Maximum Input Current Limit
– Programmable Termination and Precharge Threshold, bq24040 and bq24045
– High voltage (4.35V) Chemistry Support with bq24045
• Protection
– 30V Input Rating; with 6.6V or 7.1V Input Overvoltage Protection
– Input Voltage Dynamic Power Management
– 125°C Thermal Regulation; 150°C Thermal Shutdown Protection
– OUT Short-Circuit Protection and ISET short detection
– Operation over JEITA Range via Battery NTC – 1/2 Fast-Charge-Current at Cold, 4.06V at Hot, bq24040 and bq24045
– Fixed 10 Hour Safety Timer, bq24040 and bq24045
• System
– Automatic Termination and Timer Disable Mode (TTDM) for Absent Battery Pack With Thermistor, bq24040 and bq24045
– Status Indication – Charging/Done
– Available in Small 2×2mm2 DFN-10 Package
– Integrated Auto Start Function for Production Line Testing, bq24041
Applications
• Smart Phones
• PDAs
• MP3 Players
• Low-Power Handheld Devices
